Основно ръководство за подбор на методи за връзка с клапана на пеперуди

1. Вафла


Основни предимства: тънка структура (30%~ 50%по -тънка от типа фланец) и с лек (намаляване на теглото от 20%~ 40%)


Необходими сценарии: Обикновено се използва в космическите тръбопроводи (проекти за междинно слой/обновяване на оборудване).


Типични приложения: Централни климатични циркулиращи водопроводни тръби и основни тръби за спринклер (PN10 ~ 16)

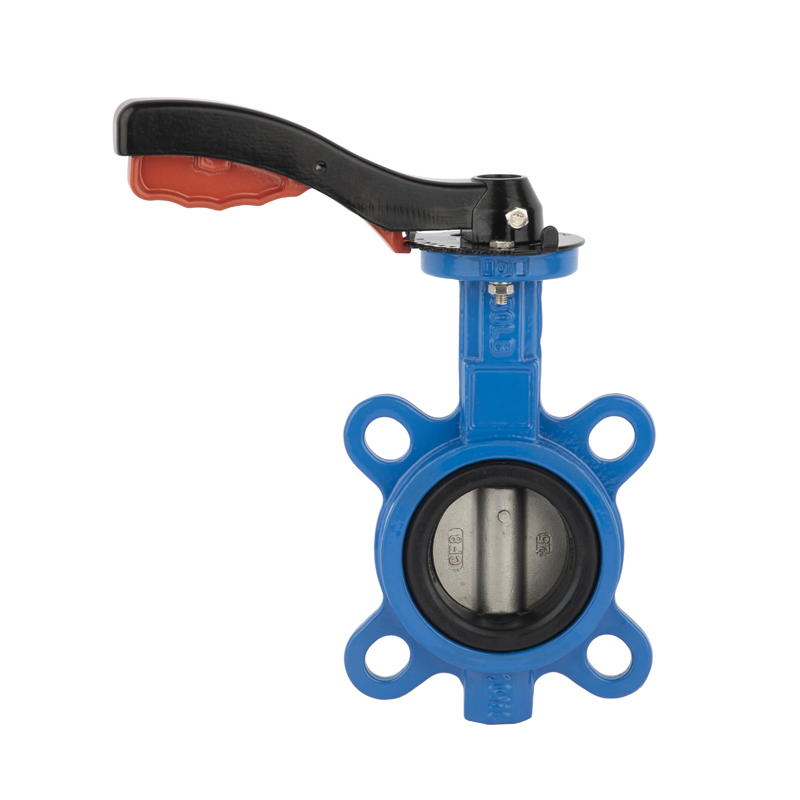

2. Lug


Основни предимства: Изолация на налягане в един клас, сменяеми болтове с една страна


Необходими сценарии: Тест/поддръжка на сегментирано налягане (водоснабдяване с зони), вертикална инсталация на тръбопровода


Типични приложения: Вторичен изход за помпа за водоснабдяванеклапан, Сегментиран клапан за охлаждаща водна система (PN10)

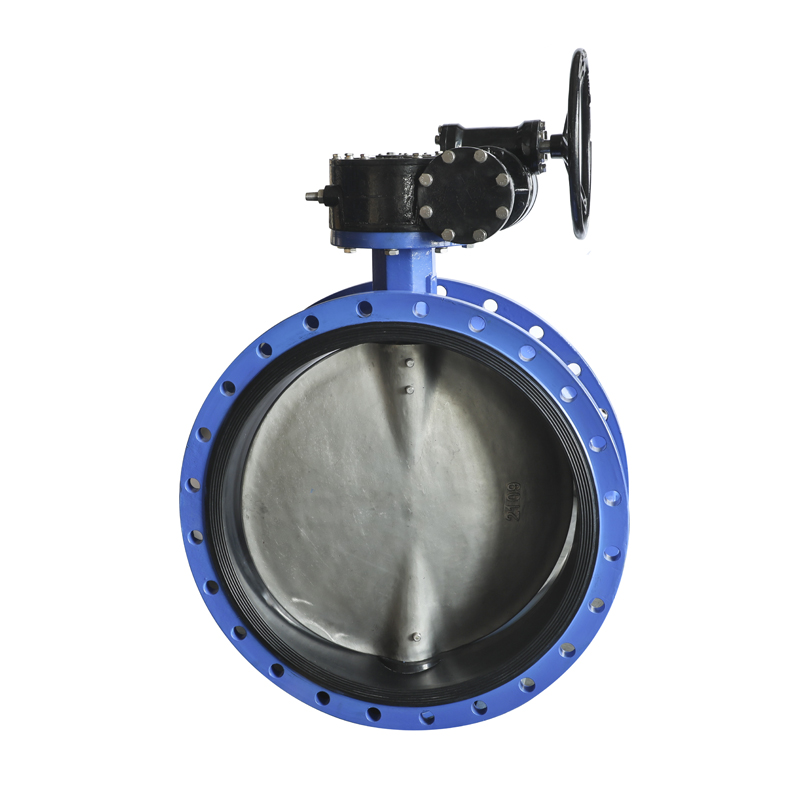

3. Флан


Основни предимства: най -висока надеждност на запечатването, устойчивост на напрежение и деформация на тръбопровода


Необходими сценарии: Често разглобяване и почистване (клапан за задна промивка на резервоара), изисквания за високи течове (водопроводна тръба Factory Process)


Типични приложения: тръба за дозиране на канализацията, фармацевтична чиста тръба за доставка на вода (PN6 ~ 16)

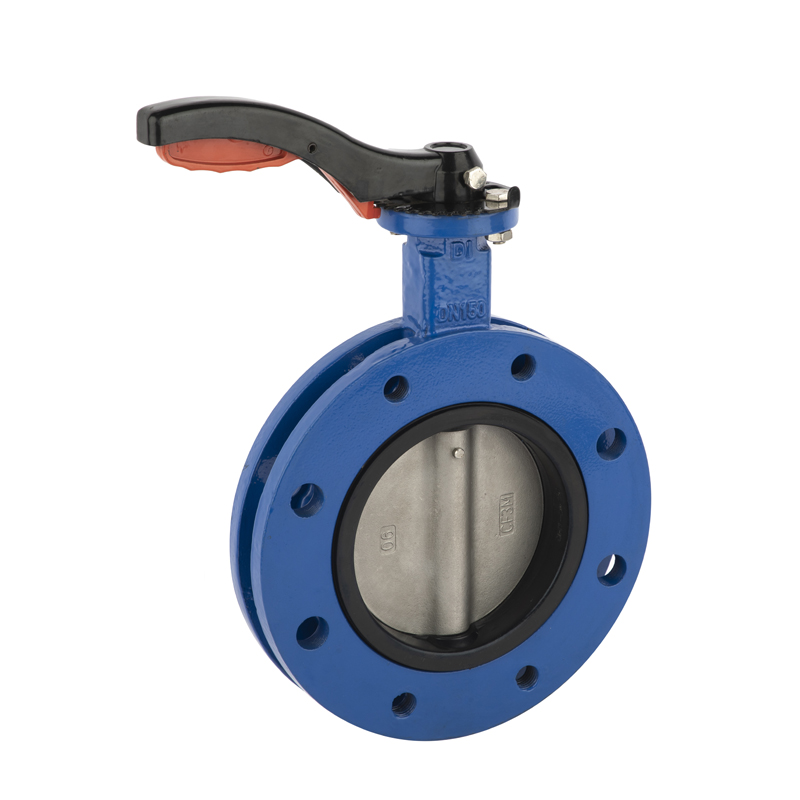

4. U-секция


Основни предимства:

▶ ️ Защитете мекото уплътнение (предотвратяване на повреда на екструзия)

▶ ️ Запазете лекото предимство на типа на скобата (30% ~ 50% по -ниска цена)


Необходими сценарии:

▶ ️ EPDM/PTFE Soft Sealклапан

▶ ️ Често разглобяване и почистване на тръбопроводи (почистване на CIP)

▶ ️ Неравномерна повърхност за инсталиране на фланец


Типични приложения: Хранителни и фармацевтични CIP тръбопроводи, DN300+ клапани във водните пречиствателни станции


Съвети за избор: Изберете U-Flange за приоритетна защита за уплътняване, изберете Тип на скобата за чувствителност на разходите за пространство, изберете Тип на ухото за изолация на крайната точка и използвайте типа фланец за високочестотни сценарии за поддръжка.
