Концентрично и ексцентрично: Ръководство за структура, приложение и подбор

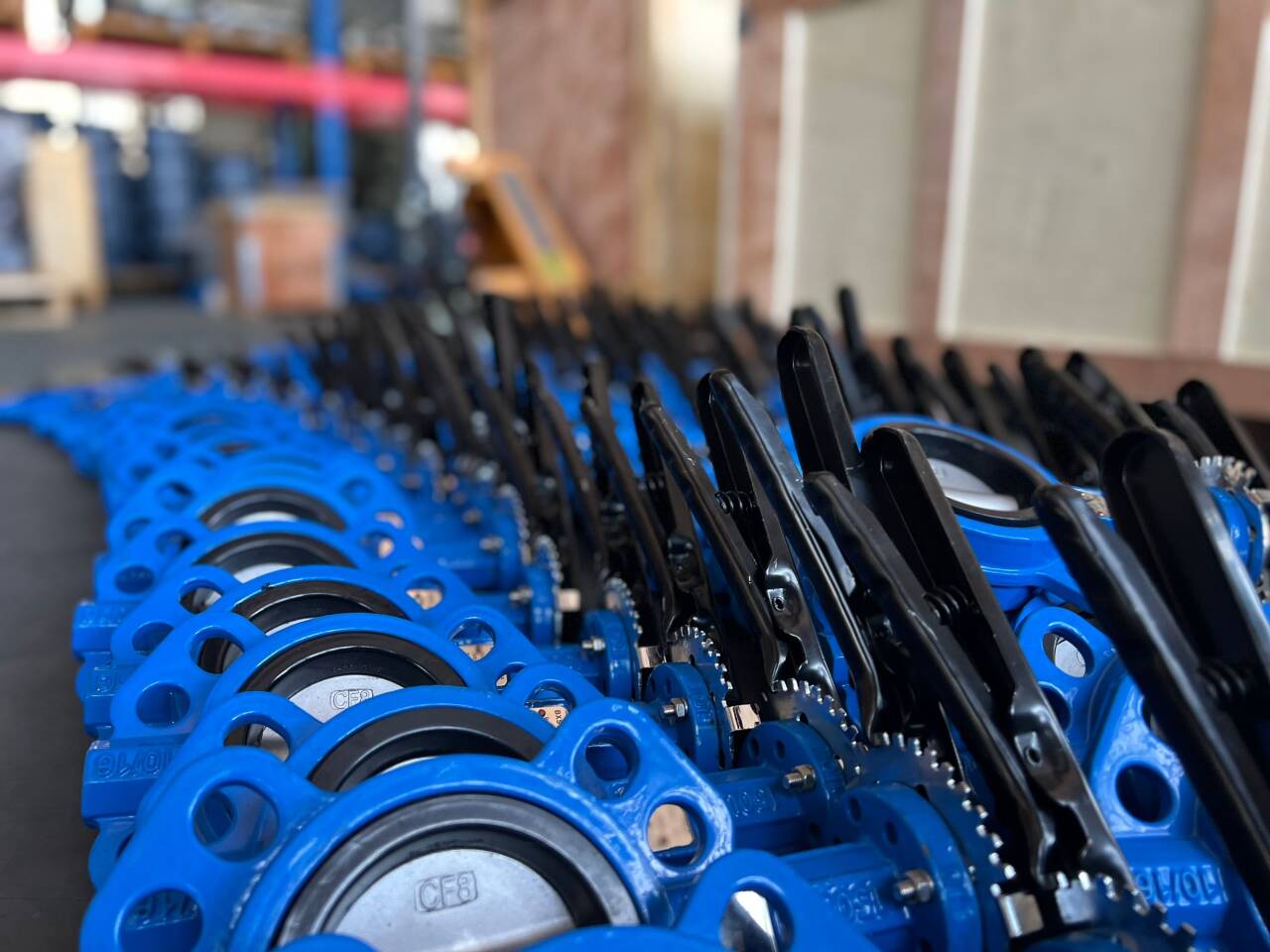

Theпеперуда клапанОбикновено се разделя на тези два общи типа, концентричното се запечатва от каучука, според типа каучук, който може да бъде подходящ за много вещества, като вода или някакъв химически. Но той обикновено се използва в по-долу PN 16. Ексцентричният клапан за пеперуди включва двойната или тройна ексцентрична/компенсация, дискът постига „ротация, подобна на гърбица“ по време на отваряне и затваряне, напълно елиминирайки износване на триене. Приемайки структурата на тройното изместване като пример, оста на стъблото на клапана образува сложен ъгъл с уплътняващата повърхност, като гарантира нулев изтичане дори при условия на висока температура и високо налягане.

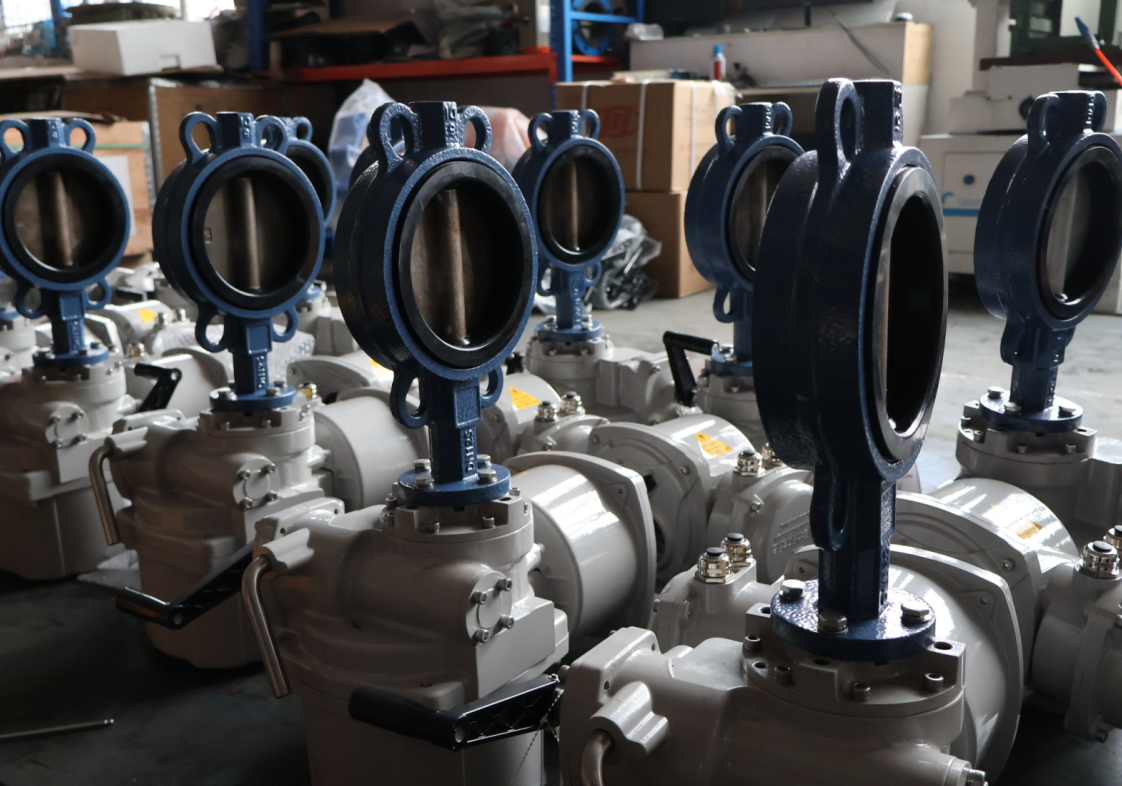

Така според работния натиск и темп. Концентричното широко използвано в общинските водни инсталации и изграждането на HVAC системи при ниско налягане (≤1,6 MPa) и температурни условия на околната среда, те предлагат значителни предимства на разходите и доминират над 80% от основния пазар.

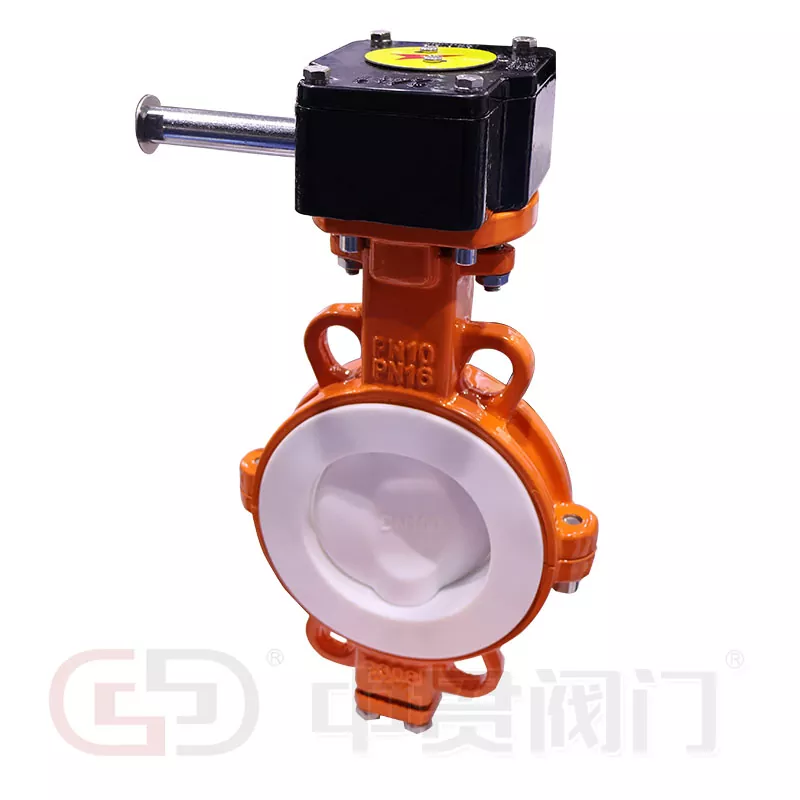

Дизайнът на двойно отхвърляне, използващ гумени уплътнения, е добре подходящ за работа с корозивни среди, което го прави стандарт в химическата индустрия. А вариантът, разположен с тройно отхвърляне, изтласква производителността до крайните, температурите до 550 ° C и са незаменими в приложения като системи за пара за електроцентрали и съхранение и транспортиране на втечнен природен газ.

Експертите от индустрията препоръчват: За ограничени бюджет, стандартни условия,концентрични клапаниса първият избор. Въпреки това, за приложения, включващи среди на частици, скокове на налягането или тези, които изискват 10 години работа без поддръжка, въпреки че ексцентричните клапани имат първоначална цена с 30% -50% по-високи, три пъти по-дългият им живот и почти нулевата степен на отказ могат да намалят разходите за жизнен цикъл с 42% (изчислени въз основа на ISO 5208). Понастоящем тялото на клапана от неръждаема стомана 316L, комбинирано с многослойно метално уплътняване в трицентрични клапани на пеперуди, се превръща в предпочитано решение в сектори от висок клас като рафиниране и ядрена енергия.
