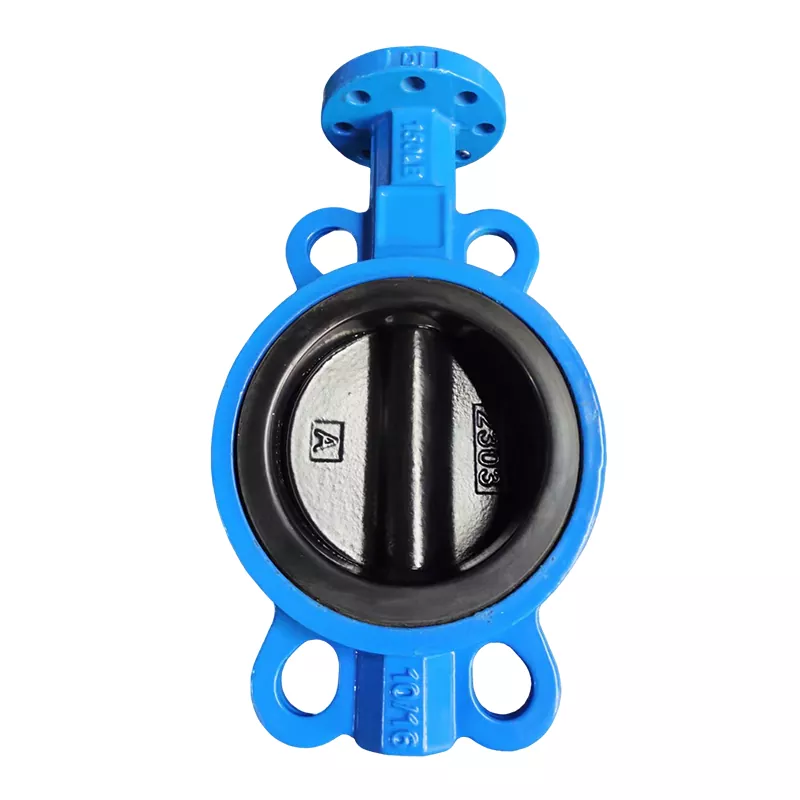

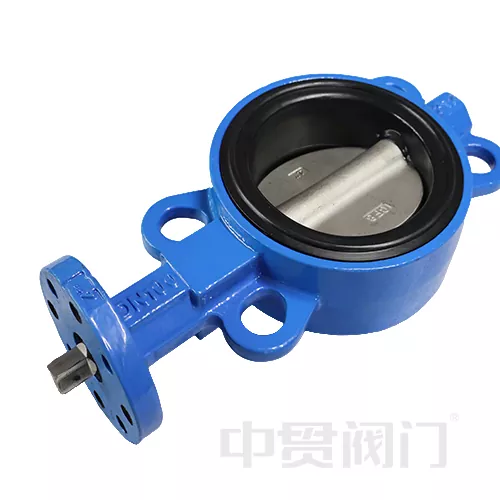

Голо стъбло и квадратна стъбла пеперуда вентил

Голо стъбло и квадратно стъбло пеперуда е промишлен клапан с гъвкав дизайн и силна адаптивност, която се използва широко в нефтохимични, пречистване на вода, мощност и HVAC системи. Основната му характеристика е стандартизираният дизайн на стъблото на голи стволови клапани и квадратна структура на вала, който осигурява на клиентите висока степен на свобода в персонализирана конфигурация, особено подходяща за сценарии, които изискват независимо съвпадение на пневматични, електрически или ръчни задвижващи механизми.

Предимства на ефективността

1. Лека тежест и ниска цена:

Дизайнът без скоби намалява броя на компонентите с 30%, а теглото на клапана DN200 е само 18 кг (около 25 кг за традиционния клапан на пеперудите със същата спецификация);

Пример: DN150 голи стъбло и квадратни стъбла пеперуди, заменени фланцирани клапани на пеперуди при обновяването на областната отоплителна мрежа, намалявайки времето за инсталиране с 50%.

2. Висока точност на въртящия момент:

Интерфейсът на квадратния вал, съответстващ на задвижващия механизъм, не изисква свързване и ефективността на изхода на въртящия момент е ≥95% (измерена стойност), което е особено подходящо за системи за автоматизация с чести корекции;

Оборудван с ограничен набиране (0 ° -90 ° ± 2 °) Като стандарт, той поддържа прецизно управление на отвора.

Съвместимост в медиите:

1. Седалката на клапана може да бъде EPDM (озонова устойчивост), силиконова каучук (висока температурна устойчивост) или PTFE (устойчивост на корозия), подходяща за чиста вода, пара с ниско налягане, слаба киселина и алкална течност (pH 4 ~ 10);

2. Типични приложения: Дозиране на тръбопроводи в пречиствателни станции, системи за циркулация на CIP в растенията за хранителни и напитки, захранващи клапани за леки химически реактори.
