Zhongguan концентрична дроселна клапаснабдяването поддържа пречистване на вода, канализация, морска вода, циркулация на ОВК и промишлени тръбопроводи, където се изискват компактна структура, подходящи уплътнителни материали и стабилна производителност на затваряне.Zhejiang Zhongguan Valve Manufacture Co., Ltd.се фокусира върху производството на клапани повече от 20 години, с производствени бази, разположени в Тиендзин и Уенжоу, Zhejiang. Компанията съчетава опит в производството на бътерфлай клапи с ресурси на регионалната верига за доставка на вентили, за да осигури конфигурации на клапани, базирани на различни материали на тръбопровода, характеристики на средата и работна среда.
Концентрична структура обикновено се прилага в системи със средно налягане.
Водопроводите и канализационните тръбопроводи изискват клапани, които могат да поддържат уплътнителните характеристики по време на дългосрочна работа. Еластичната структура на седалката, използвана в дизайна на концентричната дроселна клапа, е подходяща за среди на водна основа, тъй като уплътнителният материал може да бъде избран според химическите характеристики на тръбопровода.
EPDMи HTEPDM седалките обикновено се избират за приложения с прясна вода, канализация и морска вода поради тяхната устойчивост на вода, атмосферни влияния и излагане на озон. Опростената вътрешна структура също намалява областите, където се натрупват утайки и частици.
Системите с морска вода изискват внимание към устойчивостта на корозия, тъй като съдържанието на сол може да ускори влошаването на материала. Zhongguan предоставя комбинации от материали, включително устойчиви на корозия дискове и различни материали за седалките според условията на работа в морската вода.
Тялото на вентила може да бъде защитено с приблизително 250 μm епоксидно покритие, докато уплътнителният материал може да бъде избран според действителните изисквания за среда. Материали на основата на PTFE или подходящи каучукови смеси могат да се имат предвид, когато се изисква по-силна химическа устойчивост.
Системите за отопление, вентилация, климатизация и индустриално охлаждане често изискват чести операции по отваряне и затваряне. Концентричният дизайн осигурява характеристики с нисък работен въртящ момент и може да се комбинира с различни конфигурации на задвижващия механизъм според изискванията за управление.
Компактната структура го прави подходящ за тръбопроводни системи, където пространството за монтаж е ограничено, докато пластината иухотиповете връзки осигуряват гъвкавост за различни оформления на тръбопроводи.

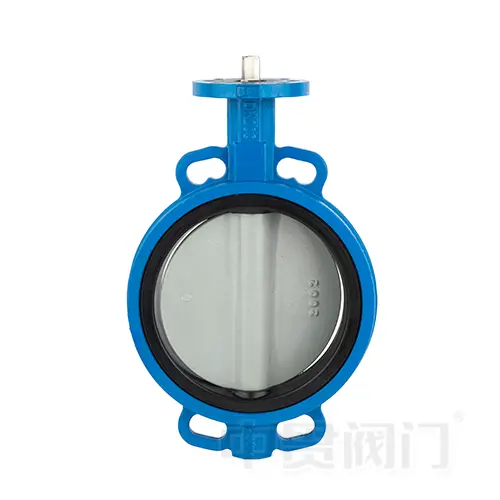

Концентричната структура подравнява стеблото на клапана, центъра на диска и централната линия на тялото на една и съща ос. В сравнение със структурите на ексцентричните дроселни клапи, този дизайн осигурява по-просто уплътняване и намалява ограниченията в посоката на монтаж.
Двупосочната характеристика на уплътнение позволява монтаж без строги ограничения на посоката на потока в много тръбопроводни приложения. Това намалява възможността за грешки при монтажа, причинени от неправилна ориентация на вентила, особено в големи водоснабдителни и циркулационни системи, където са монтирани множество вентили.
Диапазонът на производителност на дроселната клапа зависи до голяма степен от избора на материал на седалката. Концентричната дроселна клапа Zhongguan може да бъде конфигурирана с различни уплътнителни материали, което позволява една и съща основна структура на вентила да се адаптира към различни работни условия.
EPDM и HTEPDM са подходящи главно за приложения, свързани с вода, докатоNBR, HNBR и XNBR са избрани за среда, съдържаща масло. Материали на основата на PTFE се използват, когато се изисква по-силна химическа устойчивост.
Тази гъвкавост на материала намалява необходимостта от напълно различни конструкции на клапаните, когато условията на тръбопровода се променят. Дизайнът на тялото на клапана може да остане последователен, докато уплътнителната система се регулира според средата.
В сравнение с ексцентричните дроселни клапи с метално гнездо, концентричните дроселови клапи обикновено имат по-опростена вътрешна структура и по-ниско общо тегло.
Това осигурява практически предимства при проекти за големи тръбопроводи, тъй като процедурите по транспортиране, инсталиране и поддръжка стават по-лесни за управление. Еластичният дизайн на седлото също така позволява поддръжка чрез смяна на седлото вместо подмяна на целия вентилен възел в много приложения.

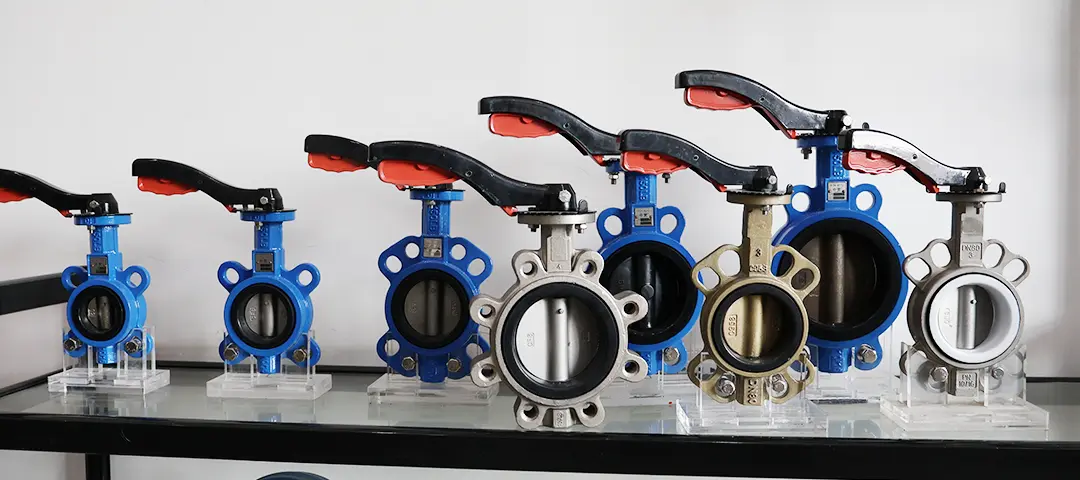

Zhongguan произвежда бътерфлай клапи, покриващи основно DN40 до DN1600, включително типове пластини, уши, U-сечение и фланци.

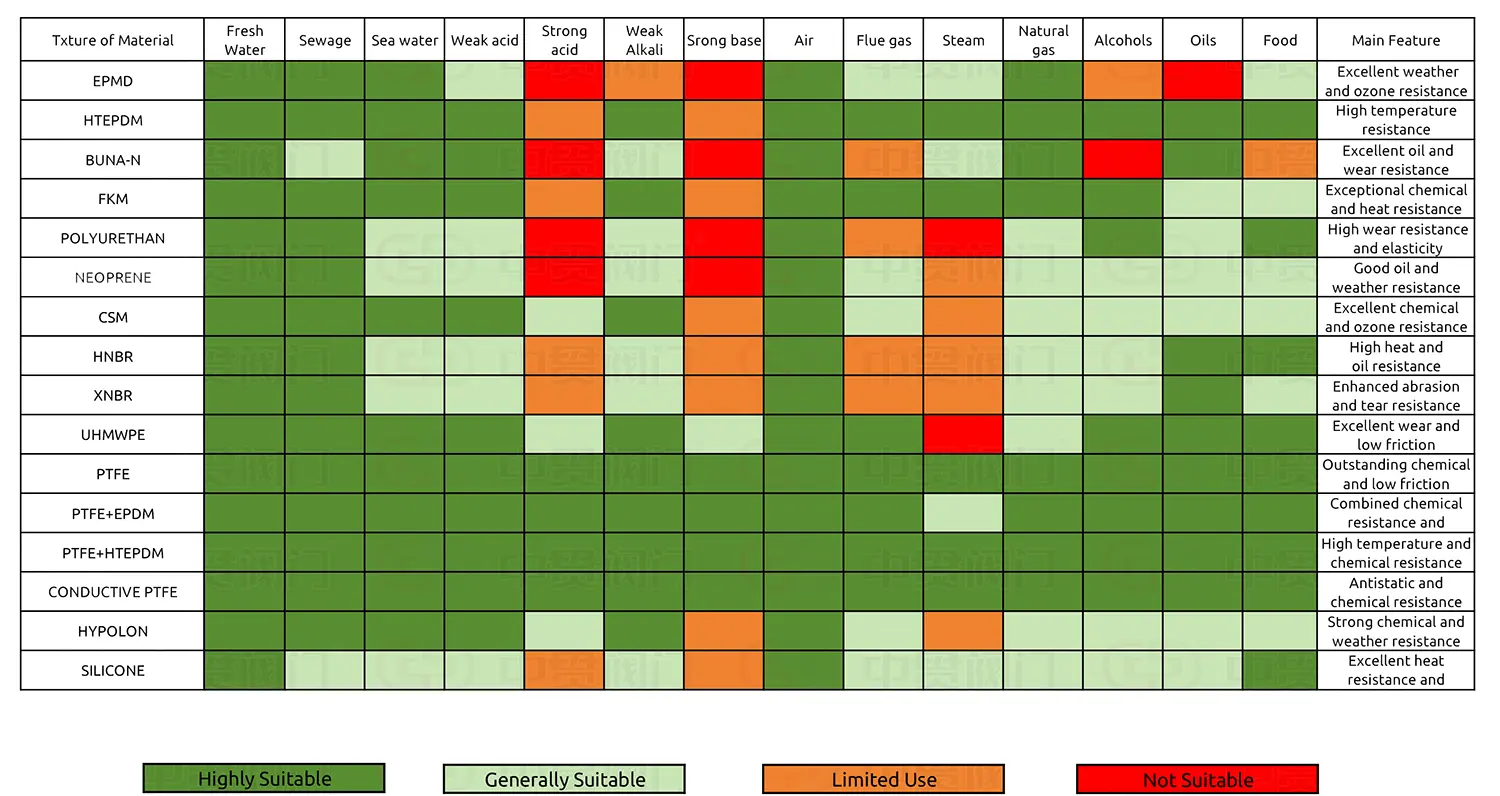

Различните гумени и полимерни материали имат различни характеристики на устойчивост срещу вода, химикали, масло, температура и специални среди.
| Материал на седалката | Подходящи медии | Характеристики на материала |
| EPDM | Прясна вода, канализация, морска вода, въздух, димни газове | Добра съвместимост с вода, устойчивост на атмосферни влияния и устойчивост на озон; неподходящ за минерално масло |
| HTEPDM | Вода с по-висока температура, морска вода, пара | Подобрени температурни характеристики в сравнение със стандартния EPDM |
| NBR (BUNA-N) | Минерално масло и среда, съдържаща масло | Добра устойчивост на масло и устойчивост на износване |
| HNBR / XNBR | Индустриални масла и приложения, свързани с износването | Подобрена устойчивост в сравнение с конвенционалния NBR |
| FKM | Химични среди и условия на по-висока температура | Силна химическа и температурна устойчивост |
| PTFE | Силна киселина, силна основа, корозивна химическа среда | Отлична химическа стабилност и ниско триене |
| PTFE + EPDM | Комбинирани приложения с вода и химикали | Комбинира химическа устойчивост на PTFE с еластичност на гумата |
| PTFE + HTEPDM | Химични приложения при по-високи температури | Подходящ за сложни химически среди |
| Проводим PTFE | Антистатични химически тръбопроводи | Поддържа устойчивост на PTFE с проводими свойства |
| Силикон | Хранителни и чисти приложения при висока температура | Устойчивост на топлина и съвместимост с чиста медия |
За водоснабдяване, пречистване на отпадни води и системи за морска вода обикновено се избират EPDM и HTEPDM, тъй като тези материали се представят добре в среда на водна основа. Те обаче не са подходящи за контакт с минерално масло.
За тръбопроводи, свързани с нефт, материалите NBR, HNBR, XNBR или FKM са по-подходящи, защото осигуряват по-добра устойчивост срещу набъбване на маслото и влошаване на уплътнението.
За химически тръбопроводи, съдържащи агресивни среди, PTFE и PTFE композитни материали осигуряват по-широка химическа съвместимост. Проводимият PTFE може също да се има предвид, когато съществуват антистатични изисквания.
За обработка на храни или чисти високотемпературни приложения могат да бъдат избрани силикон и други подходящи уплътнителни материали, съвместими с храни, според условията на работа.
Различните конструкции на дроселната клапа се избират според условията на работа. Концентричната структура обикновено се прилага във водопроводни, комунални и общи промишлени тръбопроводи, докато ексцентричните структури често се разглеждат за приложения с по-висока температура, по-високо налягане или метално уплътнение.
| Елемент за сравнение | Концентрична бътерфлай клапа | Двойна ексцентрична бътерфлай клапа | Тройна ексцентрична бътерфлай клапа |
| Уплътнителен дизайн | Еластично уплътнение на седалката с центрирана дискова структура | Дизайн на офсетов диск и вал | Мултиофсетна структура с метално уплътнение |
| Изискване за инсталиране | Възможност за двупосочно запечатване | Много дизайни изискват внимание на посоката на потока | Обикновено изисква правилна посока на монтаж |
| Опции за седалки | EPDM, NBR, FKM, PTFE серия, силикон и други материали | Мека или метална седалка в зависимост от дизайна | Основно решения за метални седалки |
| Структурно тегло | Лека конструкция | Средно тегло | По-високо тегло поради сложна структура |
| Поддръжка | Проста структура за смяна на седалката | По-сложна система за уплътняване | По-висока сложност на поддръжката |
| Типични приложения | Вода, канализация, морска вода, HVAC, слаби химически среди | Среднотемпературни индустриални приложения | Приложения при висока температура и високо налягане |

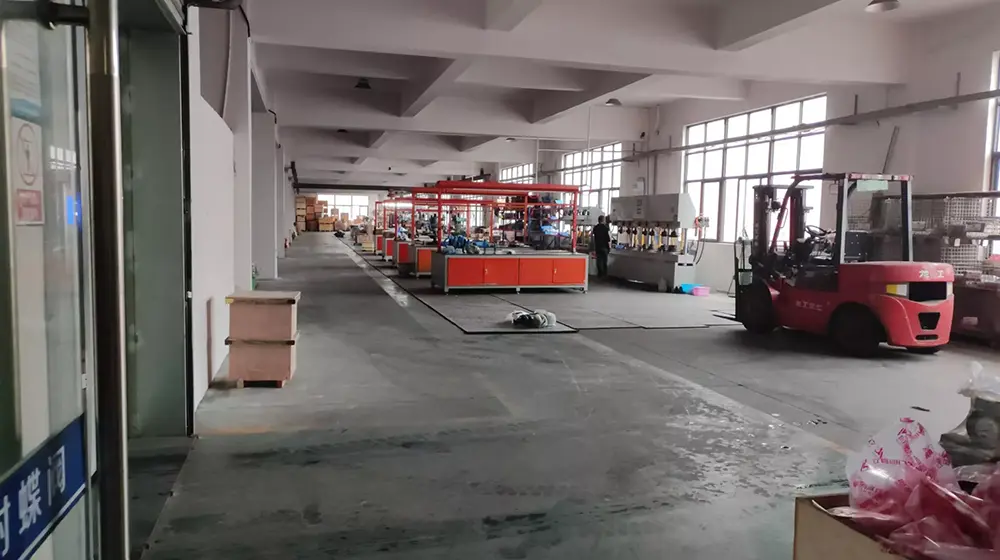

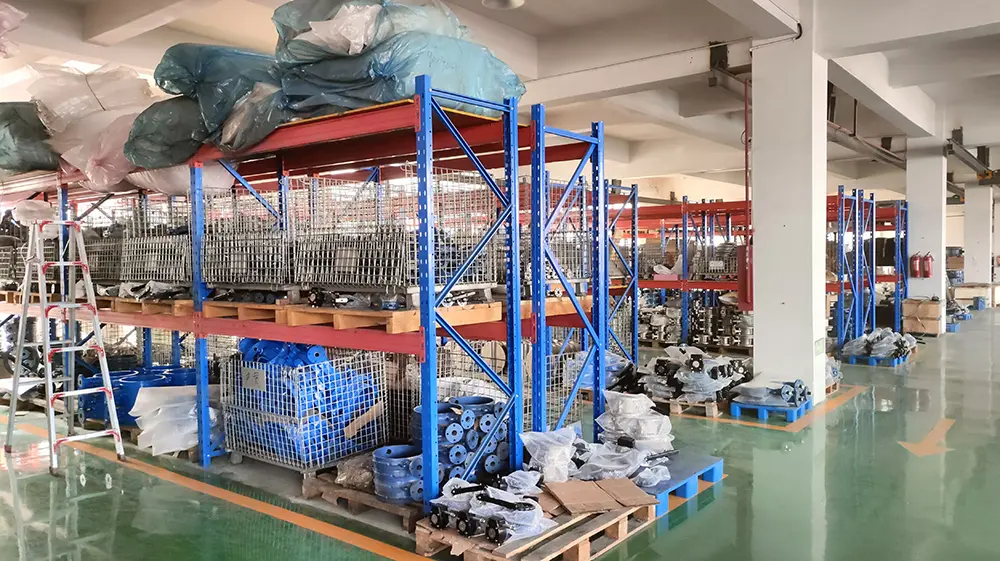

Zhejiang Zhongguan Valve Manufacture Co., Ltd. се намира в Oubei, Yongjia, Wenzhou, Zhejiang, район, известен с производството на помпи и клапани. Компанията има повече от 20 години опит в производството на клапани и управлява производствени ресурси както в Тиендзин, така и в Уенжоу.
Производствената система обхваща производство на дроселна клапа, монтаж, изпитване под налягане, монтаж на седалка на клапана, монтаж на втулка на вал и маркиране на продукта. Основната производствена гама на дроселната клапа включва DN40 до DN1600, обхващаща дизайни на пластини, уши, U-секции и фланци.
Zhongguan изискваISO сертификатиза произведени клапани и може да предоставиСертифицирани от WRAS легла на клапаникогато се изисква.
Преди монтаж уплътнителните повърхности на тръбопровода и клапана трябва да бъдат почистени, за да се отстранят прах, пясък и други частици, които могат да повлияят на ефективността на уплътнението. Подравняването на фланеца трябва да се провери внимателно, тъй като неравномерното напрежение при монтаж може да повлияе на работата на клапана.
По време на монтажа връзката на задвижващия механизъм трябва да бъде потвърдена, за да се осигури плавно отваряне и затваряне. Въртящият момент на задвижващия механизъм трябва да отговаря на изискванията за работа на клапана, за да се избегне прекомерна сила или недостатъчна работа.
По време на транспортиране оборудването за повдигане трябва да бъде прикрепено около тялото на клапана вместо задвижващия механизъм или стеблото на клапана, за да се предпазят компонентите на трансмисията.
Редовната проверка трябва да включва работата на контролния клапан, състоянието на задвижващия механизъм и изискванията за смазване в съответствие със средата на инсталиране. Може да е необходима допълнителна защита за задвижващи механизми, инсталирани на открито или при тежки условия.
Приложимата среда зависи от избрания материал на седалката. EPDM обикновено се използва за водопроводни и канализационни системи, материалите на основата на NBR са подходящи за среда, свързана с масло, а PTFE материалите се използват за по-силни химически среди.
Изборът трябва да вземе предвид вида на средата, температурата, химическата концентрация и работната честота. Zhongguan избира подходящи уплътнителни материали според действителните условия на тръбопровода.
да С подходящи устойчиви на корозия материали, включително подходящ избор на седалка и вътрешни компонентни материали, той може да се прилага в тръбопроводи, свързани с морска вода.
Бътерфлай клапите Zhongguan покриват главно номинално налягане PN10-PN16, което обикновено се използва във водопроводни, комунални и промишлени тръбопроводни системи.
Zhongguan концентрична дроселна клапасъчетава компактна структура с множество опции за уплътнителен материал, което позволява на конфигурацията на клапана да съответства на различни тръбопроводни среди и работни условия. Чрез дългосрочен опит в производството на вентили, контрол на подбора на материали и процеси на инспекция на производството, Zhongguan осигурява конфигурации на клапани за пречистване на вода, морски системи, циркулация на ОВК и промишлени тръбопроводи.
