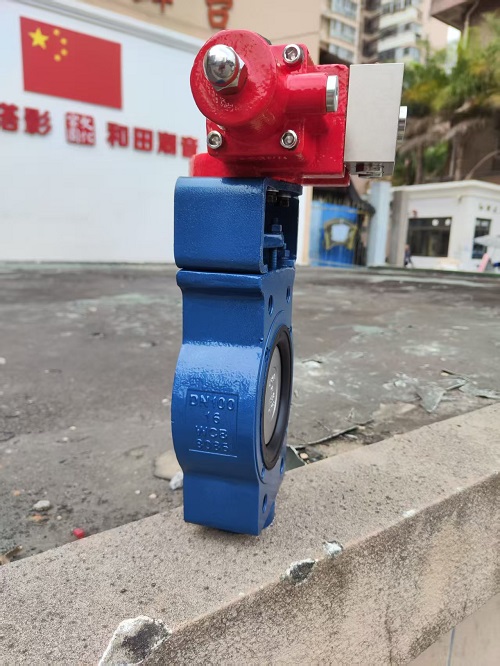

Тяло WCB с полунакрайник и диск CF8 с хидравличен задвижващ механизъм, ексцентричен бътерфлай клапан

Корпусът WCB с полу-накрайник и дискът CF8 с ексцентричен дроселен клапан с хидравличен задвижващ механизъм е високоефективен клапан, предназначен за взискателни приложения, които изискват бърза работа, надеждно уплътнение и минимална поддръжка. С уникален ексцентричен дизайн и хидравличен задвижващ механизъм, този клапан е идеален за работа с високи диференциални налягания, като същевременно осигурява плавна работа и удължен експлоатационен живот.

Характеристики на дизайна:

Тип на вентила: Двойна офсетна дроселна клапа с меко седло

Ексцентричният дроселен клапан се отличава с дизайн с двойно изместване, при който оста на стеблото на клапана е изместена както от уплътнителната повърхност, така и от оста на тръбопровода. Този иновативен дизайн гарантира, че дискът бързо се освобождава от седлото по време на отваряне, значително намалявайки триенето и износването и удължавайки експлоатационния живот на уплътнението на клапана.

Офсетов дизайн:

Офсетният дизайн подобрява ефективността на клапана, като позволява на диска да се движи с минимално съпротивление, осигурявайки по-плавна работа и намалявайки механичното износване. Резултатът е клапан, който осигурява висока производителност, като същевременно изисква по-малко поддръжка.

Уплътнителна система:

Еластична мека седалка:

Вентилът използва еластична мека седалка, обикновено изработена от материали като EPDM, NBR, PTFE и т.н. Този дизайн на меката седалка осигурява отлично еластично уплътнение, постигайки двупосочно нулево изтичане. Той отговаря на строгите стандарти за уплътняване като ANSI клас VI, което го прави много надежден за широк спектър от индустриални приложения.

Спецификации на материала:

Материал на тялото

Тялото на вентила е изработено от въглеродна стомана WCB, осигуряваща здрава структурна цялост и отлична устойчивост на общи налягания. Този материал осигурява издръжливост в среди с високо търсене, включително индустрии с високи скорости на потока или абразивни среди.

Материал на диска

Дискът на клапана е изработен от неръждаема стомана CF8 (304), известна със своята отлична устойчивост на корозия, висока якост и издръжливост. Полираната или покрита повърхност на диска осигурява плътен контакт с меката опора за надеждно уплътнение, като същевременно осигурява устойчивост срещу корозия и износване.

Дизайн на връзката:

Тяло с полу-уши:

Този клапан се отличава с конструкция на тялото с полу-уши, което позволява лесен монтаж и демонтаж. Дизайнът с полу-уши включва резбовани отвори за уши, което прави възможно монтирането на вентила с помощта на проходни болтове, подобно на вафлен вентил. Ключовото предимство на този дизайн е способността да поддържа вентила по време на разглобяване на тръбопровода, улеснявайки по-лесната поддръжка, без да изваждате напълно вентила от системата.

Задействане:

Хидравличен задвижващ механизъм:

Вентилът е оборудван с хидравличен задвижващ механизъм, предлагащ висок въртящ момент и бърза реакция за приложения, изискващи бърза работа на клапана или работа с високо диференциално налягане за отваряне. Хидравличният задвижващ механизъм е идеален за системи, които изискват по-висока степен на контрол и производителност, като например в нефтопроводи и газопроводи, химическа обработка и други индустриални приложения.

Хидравлична интеграция:

Този задвижващ механизъм може да бъде директно интегриран в хидравлични системи за управление, осигурявайки безпроблемна работа и по-голям контрол върху движението на клапана. Той е проектиран да гарантира висока ефективност и минимална консумация на енергия, като същевременно увеличава експлоатационната надеждност.

Приложения:

Пречистване на води и отпадъчни води

Нефтена и газова промишленост

Химическа обработка

Електрически централи

ОВК системи

Целулозно-хартиена промишленост

Фармацевтика и преработка на храни

Ключови предимства:

Минимално износване и разкъсване: Ексцентричният дизайн намалява триенето, удължавайки живота на уплътненията и намалявайки изискванията за поддръжка.

Двупосочно нулево изтичане: Еластичният дизайн на меката седалка осигурява работа без течове и в двете посоки.

Бърза и ефективна работа: С хидравличния задвижващ механизъм, вентилът осигурява бързи времена за реакция, идеални за приложения с високо налягане и бързодействащи приложения.

Лесна поддръжка: Дизайнът с полууши позволява лесно отстраняване и повторно инсталиране на клапана по време на рутинна поддръжка, спестявайки време и разходи за труд.

Устойчивост на корозия: Диск от неръждаема стомана CF8 и тяло от въглеродна стомана WCB осигуряват издръжливост и устойчивост на корозия в тежки среди.

Спецификации:
