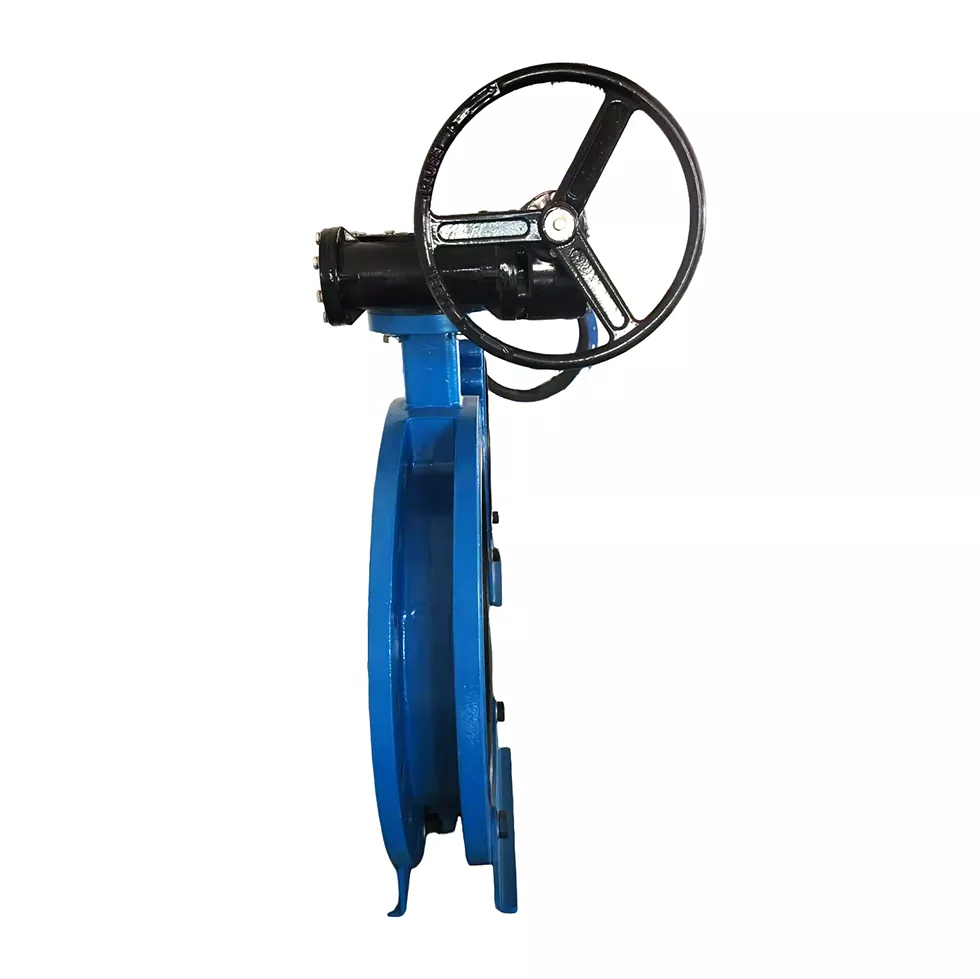

Клапан тип пеперуда Zhongguanе предназначен за тръбопроводни системи, изискващи гъвкав монтаж, надеждно изключване и удобна поддръжка. Като структура на дроселна клапа по централната линия, тя обикновено се избира заобработка на водата, ОВК циркулация, промишлени тръбопроводи и приложения, при които вентилът трябва да бъде премахнат или обслужен, без да се засяга цялостното разположение на тръбопровода.

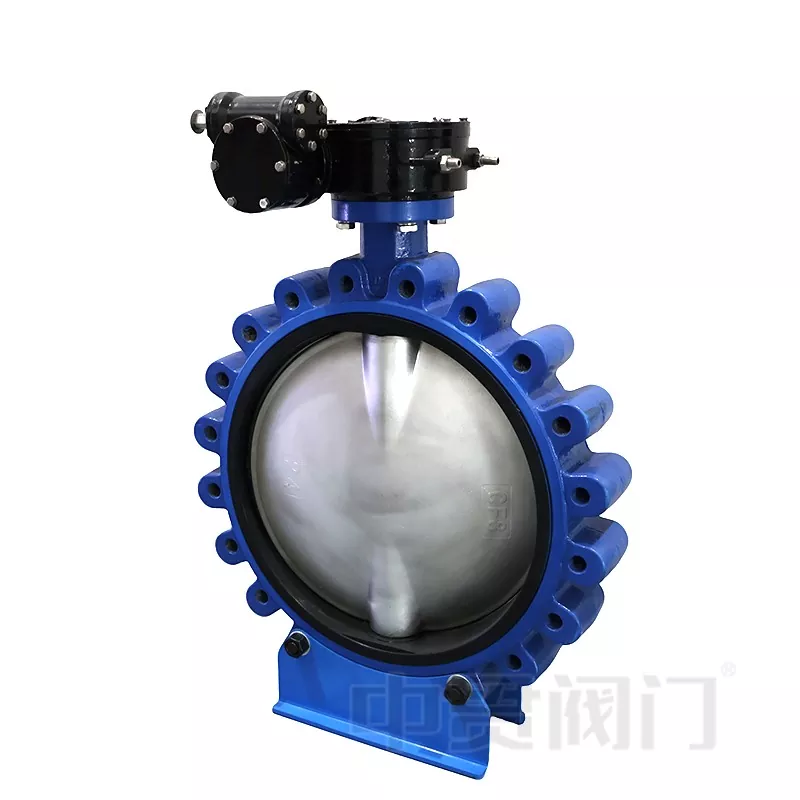

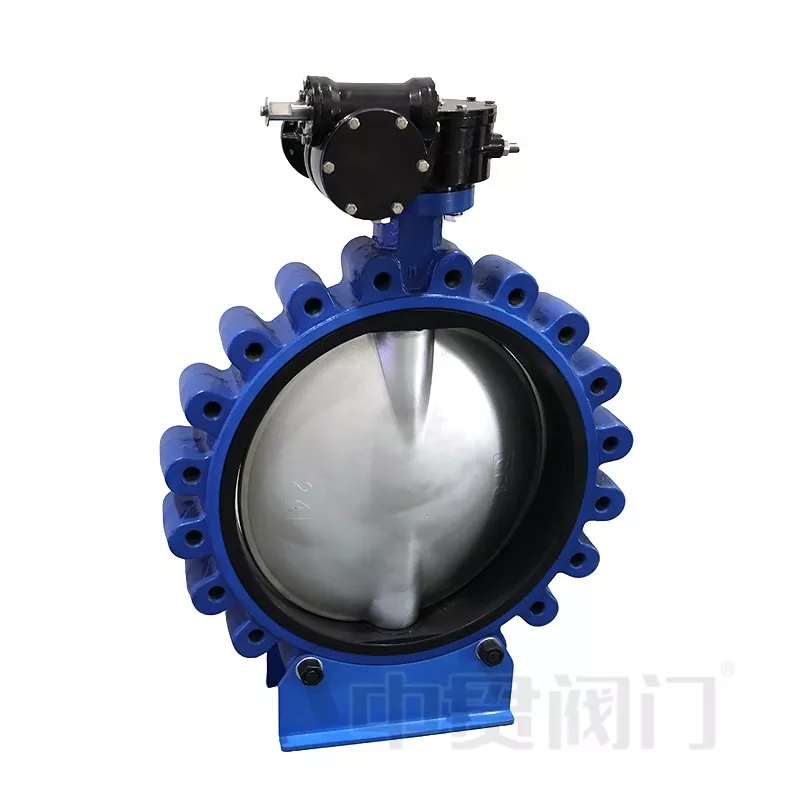

В сравнение с пластинчатите дроселни клапи,дизайн на свързване на накрайнициизползва отвори с резба върху тялото на вентила, за да позволи независимо фиксиране на фланеца. Тази структура е особено подходяща за монтаж в края на линията, изолационни секции на оборудването и тръбопроводи, където може да се наложи едната страна на връзката да бъде премахната по време на поддръжката.
Тялото на клапана може да бъде произведено отсферографитен чугун, GGG50, неръждаема стомана или въглеродна стомана според изискванията за налягане, характеристиките на средата и условията на корозия. Структурата на ухото разпределя напрежението на връзката през множество точки на закрепване, подобрявайки стабилността на монтажа в тръбопроводи, изложени на вибрации или честа работа.
Дискът има компактен кръгъл дизайн и се върти приблизително на 90° между напълно отворено и напълно затворено положение. Дискове от неръждаема стомана или други съвместими материали могат да бъдат избрани според средата на тръбопровода, за да се подобри устойчивостта на корозия и експлоатационните характеристики.
Стеблото на клапана прехвърля работния въртящ момент между задвижващия механизъм и диска. Центрираното разположение на вала намалява структурната сложност и поддържа плавна работа с ръчни, пневматични или електрически методи за задействане.
EPDM, NBR, PTFE, и други уплътнителни материали могат да бъдат избрани според средата. EPDM обикновено се използва за приложения на водна основа, NBR е подходящ за условия, свързани с масло, докато PTFE се счита за по-силни изисквания за химическа устойчивост.
В системите за водоснабдяване и отпадни води обикновено се избират дроселните клапи поради компактната им структура и характеристиките за лесна поддръжка. Конфигурациите на седалките от EPDM често се използват за сладка вода, канализация и общи системи за циркулация на вода, където изискванията за химическа съвместимост са умерени.
HVAC и тръбопроводите за промишлено охлаждане обикновено изискват чести операции по отваряне и затваряне. Въртящият се на 90° дизайн, ниският работен въртящ момент и компактната монтажна дължина правят дроселните клапи подходящи за системи за контрол на циркулацията с ограничено пространство за монтаж.
За промишлени тръбопроводи, съдържащи корозивни или специални среди, конфигурацията на вентила трябва да бъде избрана според химическата съвместимост между материала на седлото и средата. Базираните на PTFE седалки могат да се считат за по-силни химически среди, докато материалите NBR и FKM се използват за приложения, свързани с масло.
Морските и енергийните системи често изискват вентили с устойчивост на корозия и удобен достъп за поддръжка. Структурата на връзката с уши позволява по-лесно изолиране и подмяна в тръбопроводи, където пространството за поддръжка е ограничено.
По време на работа дискът се върти около оста на стеблото на клапана. Когато вентилът е напълно отворен, дискът се изравнява с посоката на потока на тръбопровода, намалявайки съпротивлението и позволявайки на средата да преминава с минимални препятствия.
При затваряне дискът се завърта на приблизително 90° и се притиска към уплътнителната опора, за да спре потока. В зависимост от конструкцията на вентила и уплътнителния материал може да се постигне двупосочно спиране.
За дроселиращи приложения позицията на диска може да се регулира между отворено и затворено положение.
| Сравнение | Тип бътерфлай клапа | Вафлен бътерфлай клапан |
|---|---|---|
| Метод на свързване | Отворите за уши с резба позволяват независимо фиксиране на фланеца | Монтира се между два фланеца с помощта на проходни болтове |
| Поддръжка | Подходящ за системи, изискващи по-лесно отстраняване на клапана или монтаж в края | По-подходящ за стандартен тръбопроводен монтаж |
| Инсталационно пространство | Компактен дизайн с по-голяма гъвкавост на връзката | Лек и често използван там, където пространството е ограничено |
| Типични приложения | Пречистване на вода, ОВК, промишлени тръбопроводи, чувствителни към поддръжка системи | Общи водопроводи и тръбопроводи |

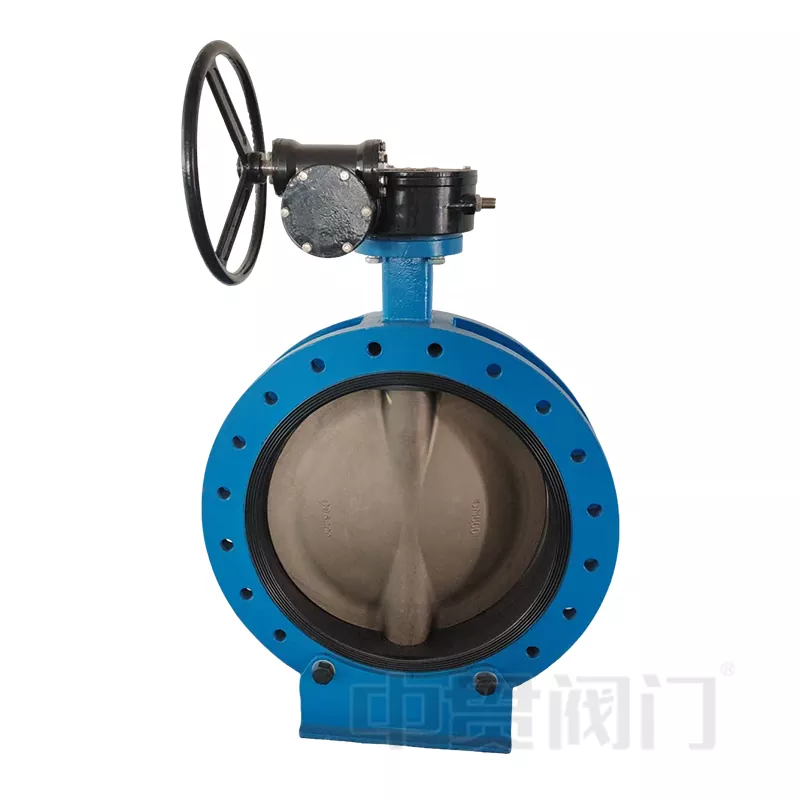

Zhejiang Zhongguan Valve Manufacture Co., Ltd.се фокусира върху производството на клапани повече от 19 години, с производствени ресурси, разположени в Тиендзин и Уенжоу, Zhejiang. Фирмата произвеждабътерфлай клапивключително типове пластини, уши, U-секции и фланци, с основни производствени диаметри, вариращи от DN40 до DN1600.
Производственият процес включва сглобяване на клапана, изпитване под налягане, монтаж на седлото на клапана, монтаж на втулката на вала и маркиране на продукта. Zhongguan осигурява необходимотоISO сертификатиза произведени клапани и може да предоставиСертифицирани от WRAS легла на клапаникогато се изисква.
Експлоатационният живот на дроселната клапа се влияе главно от условията на работа, включително характеристики на средата, температура, промени в налягането, работна честота и качество на монтажа. Изборът на съвместими уплътнителни материали и поддържането на подходящи работни условия спомага за намаляване на преждевременното износване на уплътнителните компоненти.
да Бътерфлай клапите от типа на ушите могат да се управляват от ръчни дръжки, оператори на зъбни колела, пневматични задвижващи механизми или електрически задвижващи механизми в съответствие с изискванията за контрол на тръбопровода. Изборът на задвижващия механизъм трябва да съответства на изискването за въртящ момент на клапана, работната честота и системата за автоматизация.
Необходимата информация обикновено включва размер на вентила, номинално налягане, стандарт за свързване, тръбопроводна среда, температурен диапазон, изисквания за материала на седалката и изисквания за задвижващия механизъм. Тези подробности помагат да се определи подходящата конфигурация на клапана и да се избегне неправилен избор на материал.
Предотвратяването на течове зависи от правилния избор на вентил, подходящ уплътнителен материал, правилна инсталация и редовна проверка. Подравняването на тръбопровода, условията на фланцовата връзка и чуждите частици около уплътняващата повърхност трябва да се проверяват по време на монтажа, за да се поддържа ефективността на уплътняването.
