Какво е фланцова връзка?
Фланцовата връзка е метод на свързване, който широко използва разглобяем механичен. Той често използва чифт фланци, уплътнително уплътнение и болтове и гайки за плътно свързване на тръби, клапани или оборудване.
Основният му принцип е:използване на силата на затягане на болтовете за компресиране на уплътняващото уплътнение между фланците, като по този начин предпазва течността (течност или газ) от изтичане.

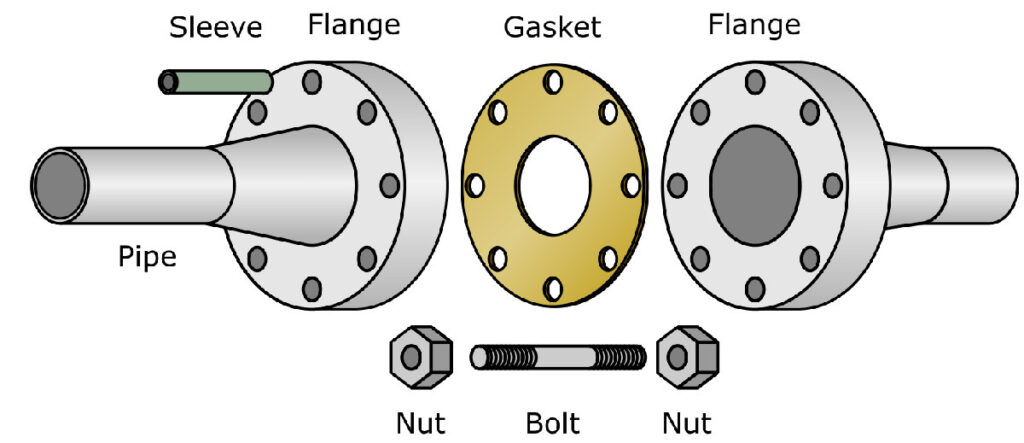

Типична фланцова връзка, включваща следните четири основни части:

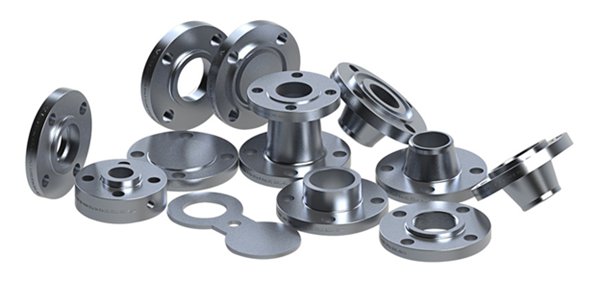

Фланец: Част с форма на диск, закрепена към края на тръба или порт на оборудване, обикновено с отвори за болтове.
Уплътнение: Поставя се между уплътнителните повърхности на два фланеца, притиска се, за да се направи уплътнение.
Болтове и гайки: Преминете през отворите за болтове на фланците, за да осигурите силата на захващане.
Запечатващо лице: Повърхността на фланеца, която се доближава до уплътнението; то се предлага в различни типове (напр. повдигнато лице, мъжко/женско лице и т.н.).
Основни предимства:
Голямо предимство и здраво уплътнение: Квалифициран за работа с високо налягане, висока температура или ерозивни среди.
Лесен демонтаж и поддръжка: Връзката може лесно да се отвори за почистване на тръбата, проверка на оборудването или замяна на част.
Добра заменяемост: Фланците отговарят на националните стандарти (напр. GB), стандартите на химическата промишленост (напр. HG), стандартите на механичната промишленост (напр. JB) и международните стандарти (напр. ANSI/ASME, DIN). Продукти от различни производители могат да се редуват при условие, че отговарят на един и същи стандарт.
Общи приложения:
Инженеринг на тръбопроводи: Свързване на тръби към тръби, тръби към клапани и тръби към помпи.
Контейнер под налягане: Приспособления за шахти и ръчни отвори на реакционни съдове и резервоари.
Точка на свързване: Входни и изходни връзки на компресори и връзки между корпуса на канала и корпуса на топлообменниците.
Производствени системи и комунални услуги: Нефт, химикали, природен газ, пречистване на вода, отоплителни системи и т.н.
Просто сравнение с други начини на свързване:
В сравнение със заваряването: Фланцовите връзки са подвижни, но те са по-скъпи и могат да доведат до допълнителни възможни точки на течове.
В сравнение с резбови връзки: Фланцовите връзки могат да издържат на по-високо налягане и да се адаптират към по-големи диаметри на тръбите, но са по-сложни за инсталиране и изискват повече пространство.
Просто резюме: Когато има изискване да се издържа на високо налягане, да се работи с големи диаметри на тръби или да се изисква често разглобяване за обслужване, фланцовата връзка обикновено е предпочитаният метод. Най-често срещаните примери са съединителите на противопожарни водопроводи или фабрични паропроводи, които подчертават "повдигнати дискове" и се фиксират с кръг от болтове.
