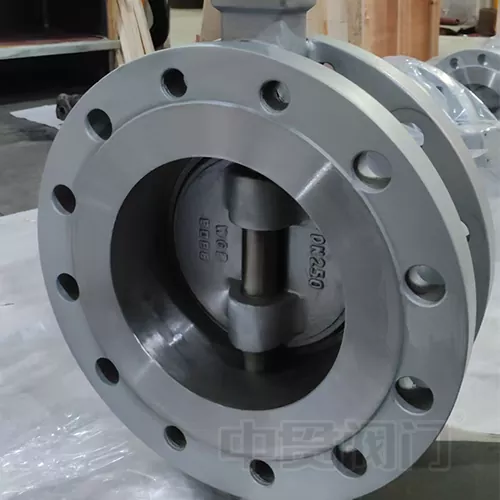

A пеперуда клапане често използван тръбопровод за предаване на течности в промишлени приложения. Той има широк спектър от приложения, като например при химическа обработка, металургия, газови генератори, въглен газ, природен газ, втечнен нефтен газ и системи за горещ/студен въздух.
Принципът на работа на клапана на пеперуда включва регулиране на потока на течна среда през плоча на пеперуда. Плочата на пеперудите е разположена вертикално в тръбопровода. Той е във формата на диск и се върти около ос в тялото на клапана. Чрез работа на стъблото на клапана ъгълът на отклонение на плочата на пеперудата може да се регулира, за да се контролира дебитът на течността.
Има много различни видовепеперуда клапанS, като концентрични клапани за пеперуди, клапани за пеперуди с еднократно наклони, клапани за пеперуди с двойно отхвърляне и тройни клапани за пеперуди. Характеристиката на концентричния клапан на пеперудите е, че оста на стъблото на клапана, центърът на кръговата плоча на пеперудата и центърът на тялото на клапана са в една и съща точка. Този тип пеперуди клапан има проста структура и е лесен за производство. Недостатъкът му обаче е, че плочата на пеперудите е постоянно в триене със седалката на клапана, което води до бързо износване. Еднократният клапан за пеперуди адресира този проблем. Той отделя оста на стъблото на клапана от центъра на плочата на пеперудата, облекчава компресията между плочата на пеперудата и седалката на клапана. Като компенсираме центъра на стъблото на клапана както от центъра на плочата на пеперудите, така и от центъра на тялото на клапана, получаваме клапан за пеперуда с двойно отхвърляне. Тази структура ефективно намалява триенето между плочата на пеперудата и седалката на клапана, като свежда до минимум износване и значително удължаване на експлоатационния живот на клапана. Въпреки това, клапаните на пеперудите с двойно отхвърляне също имат недостатъци при работа с високотемпературна течна среда. Ако се използват високотемпературни твърди уплътнения, средата е предразположена към изтичане. От друга страна, ако се използват меки уплътнения, те не могат да издържат на високи температури. За да се отговори на този проблем, тройното отхвърлянепеперуда клапане разработен. Третото отместване отделя оста на уплътняващата повърхност на коничната пеперуда от оста на тялото на цилиндричния клапан, трансформирайки уплътняващото напречно сечение на плочата от кръгло в елиптично. Това променя първоначалното позиционно уплътнение до уплътнение на въртящия момент, постигайки уплътнение през контактното налягане на седалката на клапана.
