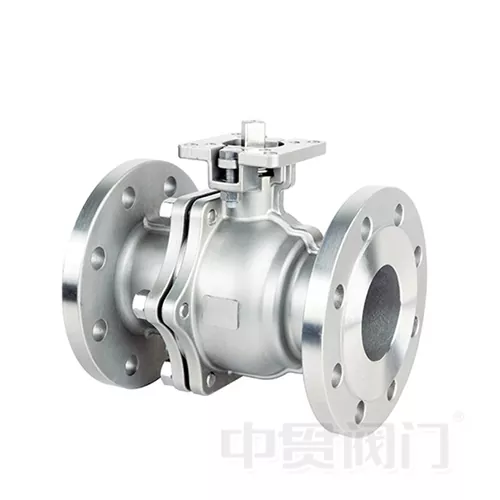

ASME стандартен фланец с висока платформа сферичен кран от неръждаема стомана

Сферичният кран от неръждаема стомана със стандартен фланец и висока платформа на ASME е индустриален вентил от професионален клас, проектиран да работи с корозивни среди, условия на висока температура/високо налягане и строги изисквания за уплътняване в системи за контрол на течности.

Корпусът на вентила и всички намокрени части са произведени от висококачествена неръждаема стомана (налични са CF8 / CF8M / CF3M), комбинирани със стандартни фланци ASME B16.5, за да се осигури сигурно и надеждно свързване към тръбопроводни системи. В сравнение с конвенционалните сферични кранове, уникалниятинтегриран дизайн с висока платформаразполага със стандартизирана монтажна подложка ISO 5211 директно върху тялото на клапана, което позволява бърз монтаж на пневматични, електрически или електрохидравлични задвижващи механизми без допълнителни скоби.

Като един от основните продукти наКлапан Zhongguan, този сферичен кран е широко използван в пренос на нефт и газ, системи за химически реактори, санитарни линии за хранителни продукти, системи за фармацевтична пречистена вода, обезсоляване на морска вода и морски баластни системи. С отлична устойчивост на корозия, непропускливо уплътнение с нулеви течове и пожаробезопасен дизайн, той осигурява дългосрочна стабилна работа, като същевременно значително намалява честотата на поддръжка и общите разходи за притежание.

Основни технически предимства

1. Отлична устойчивост на корозия и висока температура

• Опции за материали: Тяло и топка на клапана, изработени от CF8 / CF8M (304 / 316 неръждаема стомана) или по-висок клас CF3M (316L). Оптимизираното съдържание на никел, хром и молибден осигурява изключителна устойчивост на сярна киселина, солна киселина, алкални разтвори, солен спрей и различни органични разтворители.
• Температурен диапазон: Подходящ от -29°C до +250°C (разширяем до +350°C с опции за високотемпературно опаковане). Работи надеждно в парни линии, системи с горещо масло и други високотемпературни приложения без повреда на уплътнението или деформация на тялото.
• Съвместими медии: суров нефт, природен газ, киселинни/алкални разтвори, морска вода, фармацевтични разтворители, хранителни материали, хлорсъдържащи среди и др.

2. Уплътняващ мехурчета нулев изтичане + пожаробезопасен дизайн

• Степен на изтичане: Тестван по ISO 5208 клас VI (непроницаем за мехурчета) — без видимо изтичане при номинално налягане. Идеален за токсични, запалими или висококачествени медии.
• Пожаробезопасна структура: вторична уплътнителна повърхност от метал към метал между топката и седалката. Дори след изгаряне на мекото седло, вентилът поддържа основно затваряне, отговаряйки на стандартите за пожаробезопасност API 607 ​​/ ISO 10497.
• Антистатичен дизайн: Антистатичната пружина между стеблото и топката осигурява надеждно разсейване на заряда, елиминирайки рисковете от експлозия от натрупване на статично електричество.

3. Интегрирана структура с висока платформа – монтаж на задвижващия механизъм за 5 минути

• Стандартен интерфейс: Висока платформа отговаря на ISO 5211, директно съответстваща на основните марки пневматични и електрически задвижващи механизми — не са необходими персонализирани адаптерни плочи или скоби.
• Ефективност на монтажа: Монтирането на задвижващия механизъм на място изисква само болтове + съединител на стеблото. Един човек може да завърши работата в рамките на 5 минути, спестявайки 2/3 от времето за монтаж в сравнение с традиционните вентили, монтирани на конзоли.
• Оперативна стабилност: Интегрираната платформа скъсява разстоянието на предаване между задвижващия механизъм и стеблото, като намалява хлабината и подобрява живота на цикъла и точността на обратната връзка за позицията.

4. Ниско съпротивление на потока и висока Cv стойност – спестяване на енергия

• Дизайн на пътя на потока: Дизайн с пълен или стандартен отвор с гладки вътрешни контури минимизира спада на налягането. Моделите с пълен отвор осигуряват стойност на Cv, почти идентична с тръбата със същия размер, запазвайки оригиналните характеристики на потока на системата.
• Икономия на енергия: Ниското съпротивление на потока означава намалена консумация на енергия при изпомпване. За 24/7 непрекъснати операции в химически или водопречиствателни станции годишните икономии на електроенергия могат да бъдат значителни.

5. Многостепенно предотвратяване на течове и дълъг експлоатационен живот

• Уплътнение на стеблото: PTFE уплътнение с V-образен пръстен с пружинно предварително напрежение автоматично компенсира износването — не е необходимо често затягане на уплътнението.
• Опора на топка: Плаваща или монтирана на опора топка (в зависимост от размера) със самосмазващи се втулки намалява въртящия момент и удължава живота на цикъла. Тестван до >50 000 цикъла на превключване на GB/T 12237.

Типични приложения и индустрии

Лесен монтаж и ниска поддръжка

• Фланцево съединение: Съответства на ASME B16.5 (клас 150 / 300 / 600). Директно прилягане към стандартни тръбни фланци — не е необходима персонализирана модификация.
• Бързо разглобяване: Задвижващият механизъм се закрепва директно към платформата. Премахването на задвижващия механизъм за ръчна аварийна работа или проверка не засяга тялото на клапана или тръбопроводната връзка.
• Поддръжка в линия: Избрани модели поддържат разглобяване в линия (проверете конкретен дизайн) — сменете седалките или уплътненията, без да премахвате целия клапан от тръбопровода, което значително намалява времето за престой.
• Интервал на поддръжка: При нормални условия проверявайте уплътнението на опаковката и работния въртящ момент на всеки 12 месеца. Действителният експлоатационен живот може да надхвърли 5 години в зависимост от носителя и честотата на цикъла.

Технически спецификации

Налични опции

• Тип задвижващ механизъм: Ръчна червячна предавка / Единично/двойно действащ пневматичен / Електрически (24V/110V/220V/380V) / Електрохидравличен
• Материал на седалката: PTFE / RPTFE / PEEK / Метално твърдо уплътнение
• Обработка на топката: огледално полирана / азотирано втвърдяване / покритие от волфрамов карбид
• Специални опции: Заключващо устройство / Порт за продухване / Удължено стебло / Изолационен кожух

Защо да изберете Zhongguan Valve?

• Производствени стандарти: Стриктно съответствие със стандартите ASME, API, ISO, GB/T. Налични са сертификати за материали, протоколи от изпитване под налягане и сертификати за пожаробезопасност.
• Гарантиране на качеството: 100% фабрично изпитване под налягане + изпитване на уплътнение. Гарантирано е, че всеки клапан отговаря на определени параметри.

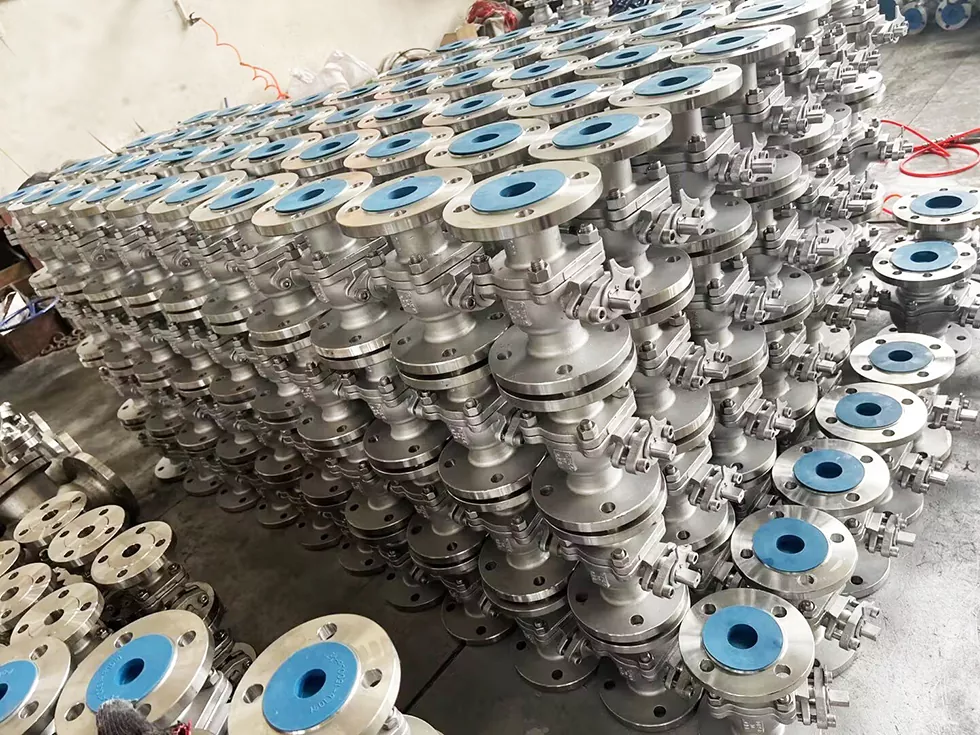

• Бърза реакция: Стандартно складираните продукти се изпращат в рамките на 24 часа. Нестандартни / персонализирани поръчки, доставени за 2–4 седмици.
• Техническа поддръжка: Пълно обслужване от изчисляване на размера и ръководство за монтаж до следпродажбено обслужване.

Изпратете запитване

За подробна оферта, технически чертежи, листове с размери или мостри, моля, попълнете формуляра по-долу илисвържете се с насдиректно.
