Като вид контролен клапан за течност, клапанът на пеперудите се състои главно от един компонент - плочата на клапана. Изборът на този компонент може значително да повлияе на оперативната ефективност и експлоатационния живот на течната система.
I. Видове и характеристики на структурата на клапаните

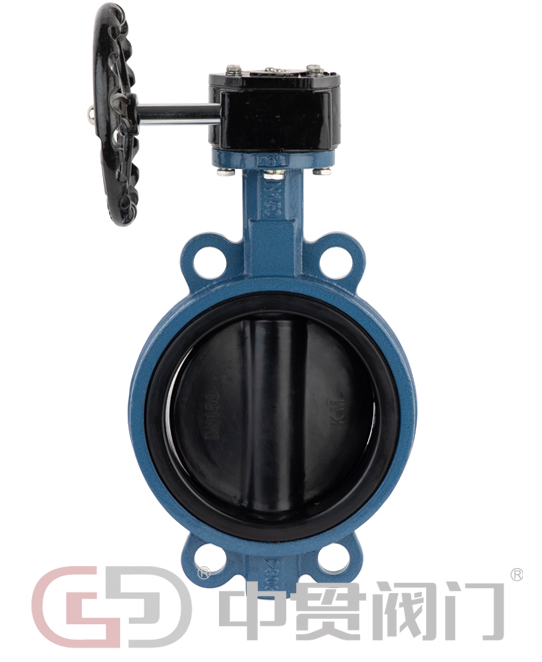

Концентрична клапанна плоча (централна пеперудна клапа)
Този тип разполага с дизайн, при който центърът на плочата на клапана е подравнен с оста на стъблото на клапана. Той има предимствата на простата структура и ниска цена. Той е подходящ за условия на ниско налягане под PN10 и обикновено се намира във водоснабдяването и климатичните циркулационни водни системи. Предимството му се състои в лесна поддръжка, но ефективността на уплътнението е сравнително ограничено.
Еди Ексцентрична клапана
Чрез проектирането на центъра на стъблото на клапана, за да се отклони леко от центъра на плочата на клапана, съпротивлението на триене по време на процеса на отваряне и затваряне е ефективно намалено. Тази структура се представя изключително добре при условия на средно и ниско налягане (PN16-PN25) и е особено подходяща за обработка на канализацията и общо химическо транспортиране на течност.
Двойна ексцентрична клапанна плоча
Той приема двойно компенсиране на дизайна на клапана и плочата на клапана, оптимизира ъгъла на уплътнителния контакт и значително удължава експлоатационния живот. При условията на труд на средно и високо налягане, вариращи от PN25 до PN40, той е особено подходящ за тръбопроводни системи в петролната и химическата промишленост, които изискват често отваряне и затваряне.
Три ексцентрични клапани
Поради тройния ексцентричен дизайн на клапана, клапанната плоча и седалката на клапана, металното твърдо уплътнение постигна технологична промяна по отношение на работата на триене. TheвисококачественоСтруктурата може да издържи на температурите до 600 ℃ и налягането над PN64, което го прави основният продукт за избор на тръбопроводи за пара и транспортни системи за нефт/газ.
II. Анализ на характеристиките на материала на клапанната плоча
Серия от метални материали
Плоча от чугунен клапан: Включва HT200/HT250 Сив чугун и QT450 Ductile чугун. Той има висока ефективност и ограничена устойчивост на корозия. Използва се главно във водните системи с ниско налягане и некорозивния газов транспорт.
Плочи за клапани от въглеродна стомана: С якост, превъзхождаща тази на чугун, WCB (A216) и LCB (нискотемпературна въглеродна стомана) могат да издържат на налягането до PN40. Те обаче трябва да се използват заедно с антикорозионни покрития. Те обикновено се намират в петролни и парни тръбопроводи със средно налягане.
Избор на клапани от неръждаема стомана
304 Неръждаема стомана: Тип с общо предназначение за хранителни и фармацевтични индустрии
316 Неръждаема стомана: Модел на корозия на анти-морето (съдържа молибден)
Двуфазна стомана: Двойки за якостта, устойчивостта на корозия е още по-силна.
СуперНеръждаема стомана: Способни да издържат на всички силни киселини
Специални материали
Hastelloy Alloy: Трудният човек срещу силни киселини
Никела на базата на никел: устойчив на температури до 1000 ℃
Пластмасова лигавица / гумена лигавица: устойчив на високи температури, но устойчив на корозия
Керамично покритие: Трудният малък шампион
Iii. Три елемента за моделИзбор
Преглед на медия:
Устойчив на корозия материал: 316/ дуплекс стомана
Покрити с абразивни частици
Меки уплътнения за чисти течности
Проверете условията на работа:
Нормална температура (≤ 80 ℃): гумено уплътняване
Medium temperature (80 - 400℃): Metal seal
Висока температура (≥ 400 ℃): Специални сплави
Три пристрастена ексцентрична структура с високо налягане
Вижте индустрията:
Храна и медицина: 316L + PTFE
Нефтохимикали: API стандартна ексцентричност на Tri-End
IV. Класически опции за съвпадение
Лентъкна вода: чугун/неръждаема стомана + гума
Тръбопровод за солна киселина: сплав Hastelloy
Концентрирана сярна киселина: трябва да бъде облицована с PTFE
Обработка на храните: Огледално полицана от неръждаема стомана
Транспортиране на въглища: Керамично покритие
V. Общи въпроси
Морската вода не може да се лекува с дуплекс стомана от 316 степен. Необходимо е повече.
Концентрираната сярна киселина трябва да бъде облицована с пластмаса; Неръждаемата стомана ще се влоши.
Високата устойчивост на износване използва волфрамов карбид, с продължителност на живота, който е 5 пъти по -дълъг.
Инсталирайте филтър, ако има примеси.
Vi. Точки за поддръжка
Редовно проверявайте за износване
Редовните проверки на критичните области се провеждат на всеки 2 до 3 години.
Предлага се да се установи файл за поддръжка.
Високотемпературната клапа трябва да бъде предварително загрята.
Vii. Бъдещи тенденции
По -издръжливи нови материали
С интелигентна функция за мониторинг
По -екологичен дизайн
Персонализирана услуга за персонализиране
Предложение за избор:
Осигурете специфични параметри на работни условия. Професионалните инженери ще препоръчат най -доброто решение. За важни проекти се препоръчва първо провеждане на тестове.
