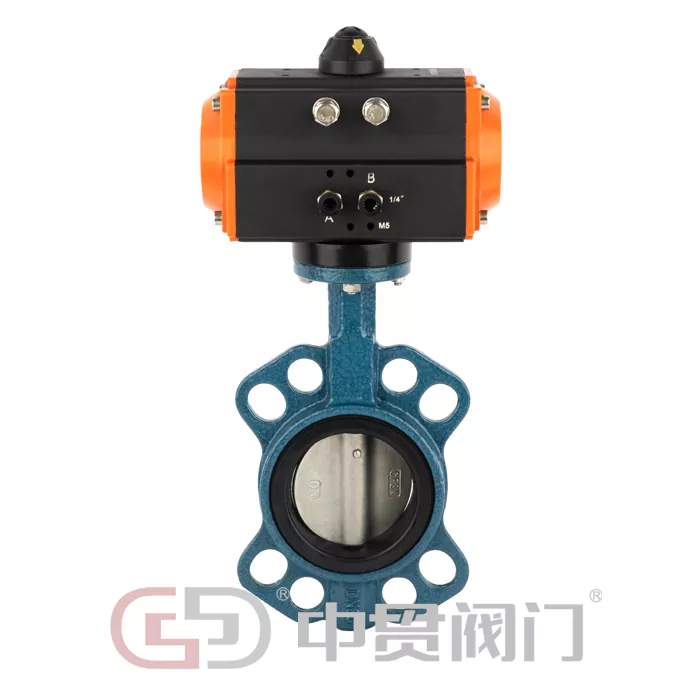

Бътерфлай клапа с пневматично задвижване

Пневматично задействаната дроселна клапа е дроселна клапа, задвижвана със сгъстен въздух. Ядрото му се състои от пневматичен задвижващ механизъм и корпус на клапана. Пневматичният задвижващ механизъм задвижва плочата на клапана да се завърти на 90°, като по този начин постига функциите за прекъсване или регулиране на потока от среда в тръбопровода. Бътерфлай клапата предлага по-бърза реакция и по-лесна работа. Може да се използва с позиционер за прецизен контрол и се използва широко в различни индустриални и общински тръбопроводни системи, като се адаптира към различни нужди за предаване на медии.

Като един от основните продукти на Zhongguan Valve, нашата пневматична дроселна клапа продължава висококачествената традиция на нашите продукти с дроселна клапа. От доставката на суровини до производството и обработката и след това до тестването на готовия продукт, всяка стъпка стриктно се придържа към индустриалните стандарти, за да се осигури дългосрочна стабилна работа и да се отговори на действителните работни условия на различни клиенти.

Характеристики

Основната структура на пневматично задействаната дроселна клапа се състои от три основни компонента, които работят заедно, за да осигурят стабилна работа на клапата. Конкретната структура е както следва:

• Пневматичен задвижващ механизъм: Като захранваща сърцевина на клапана, той се предлага в еднодействащи и двойнодействащи типове. Изработен от алуминиева сплав, той е лек, с висока якост и осигурява стабилен изходен въртящ момент. Може да се избира гъвкаво според диаметъра на клапана и работните условия, осигурявайки плавно въртене на пластината на клапана и надеждна работа.
• Тяло на дроселната клапа: Тялото на клапата е направено от чугун, лята стомана или неръждаема стомана и т.н. Каналът на потока е проектиран да бъде рационализиран и вътрешната стена е гладка, което може ефективно да намали съпротивлението на течността и да намали консумацията на енергия в системата; плочата на клапана има кръгла структура и приляга плътно към седлото на клапана, за да осигури ефективност на уплътняването и да предотврати изтичане на среда.
• Контролни аксесоари: Позиционери на клапани, крайни изключватели, електромагнитни вентили и други аксесоари могат да бъдат оборудвани според нуждите на клиента. Позиционерите могат да постигнат прецизно регулиране на отварянето на клапана, крайните превключватели могат да предоставят обратна връзка в реално време за работното състояние на клапана, а електромагнитните клапани се използват за контролиране на действието на задвижващите механизми за постигане на автоматизирано управление.

I. Задвижване и контролни функции

Гъвкав метод на задвижване: Използва еднодействащи или двойнодействащи пневматични задвижващи механизми, избираеми според работните условия. Задвижващите механизми с едно действие автоматично се нулират чрез пружинна сила в случай на прекъсване на подаването на въздух, гарантирайки безопасността на системата.

Прецизен и удобен контрол: Може да бъде оборудван с интелигентен позиционер, получаващ 4-20 mA токови сигнали за постигане на непрекъснато регулиране на отварянето от 0% до 100%, с точност на контрола, достигаща ±0,5%-±1%, подходящ за сценарии с високо прецизен контрол на потока.

Бърза скорост на реакция: Времето за превключване на клапана е само 3-10 секунди. За сценарии на аварийно изключване, напълно затворен модел в рамките на 1 секунда може да бъде персонализиран, много по-добър от традиционните електрически вентили, подходящ за работни условия, изискващи бърза реакция.

II. Характеристики за запечатване и издръжливост

Надеждно уплътняване: Меки уплътнения или метални уплътнения могат да бъдат избрани според характеристиките на средата. Меките уплътнения могат да постигнат ANSI клас VI нулево изтичане, докато металните уплътнения могат да постигнат ANSI клас IV, ефективно предотвратявайки изтичане на среда.

Висока издръжливост: Тялото на клапана е изработено от висококачествени материали, а повърхността на пластината на клапана може да бъде покрита с твърда сплав или керамично покритие, ако е необходимо, което го прави устойчив на износване и корозия. Уплътненията са изработени от висококачествени материали, осигуряващи дълъг експлоатационен живот и намаляващи последващите разходи за поддръжка.

Компактна структура: Малък по размер и леко тегло, тежащ само 1/3 до 1/5 от шибър със същия диаметър, той изисква по-малко място за монтаж, лесен е за инсталиране и спестява време и разходи за монтаж.

III. Други основни функции

Ниско съпротивление на потока и ниска консумация на енергия: Коефициентът на съпротивление на потока в напълно отворено състояние е ≤0,5, далеч по-нисък от този на шибърите и вентилите, което ефективно намалява консумацията на енергия от помпи, вентилатори и друго енергийно оборудване, подходящо за приложения с висок дебит.

Широка съвместимост: Адаптивна към различни среди като вода, пара, масло и киселинни/алкални разтвори, покриващи различни работни условия като ниска температура, висока температура и високо налягане, отговарящи на нуждите на множество индустрии.

Лесна работа: Поддържа както ръчна (дръжка, червячна предавка), така и пневматична работа. Ръчното управление може да се използва в аварийни ситуации, когато подаването на въздух е прекъснато, осигурявайки нормалната работа на системата.

ЧЗВ

1. Какво е необходимото налягане на подаването на въздух за пневматично задействана дроселна клапа?

Стандартното налягане на подаването на въздух е 0,4-0,6 MPa. Това може да се регулира по подходящ начин въз основа на модела на задвижващия механизъм и диаметъра на клапана. Моля, консултирайте се с нашия екип по продажбите за конкретни съвети въз основа на вашите работни условия.

2. Как да изберем между пневматични дроселни клапи с меко уплътнение и метално уплътнение?

Типовете меко уплътнение (каучук, PTFE) са подходящи за чисти среди с ниско налягане, нормална температура (като чешмяна вода, хранителни течности), предлагащи висока устойчивост на течове, потенциално достигащи нулеви течове. Типовете метални уплътнения са подходящи за среда с висока температура, високо налягане, съдържаща частици или корозивна среда (като пара, химически суровини), като предлагат по-силна устойчивост на температура и налягане. Клиентите могат да избират въз основа на техните медийни характеристики и работни изисквания.

3. Можете ли да персонализирате модели с голям диаметър на вашите пневматични бътерфлай клапи?

да Нашият стандартен производствен диаметър е DN40-DN1600. За пневматична дроселна клапа с по-голям диаметър, моля, свържете се с нашия търговски екип. Ние ще персонализираме производството според вашите нужди, като гарантираме, че продуктът отговаря на оперативните изисквания.

4. Какъв е гаранционният срок на продукта?

Нашата пневматична дроселна клапа има едногодишна гаранция. По време на гаранционния период ние ще предоставим безплатни услуги за ремонт или замяна за всякакви проблеми с качеството, които не са причинени от човешка грешка. Ние също така предоставяме дългосрочна поддръжка след продажбата.

5. Как да инсталирате и поддържате дроселна клапа с пневматично задвижване?

Преди монтажа проверете дали всички компоненти на вентила са пълни и от правилния модел и че няма чужди предмети в тялото на вентила. По време на монтажа се уверете, че вентилът е подравнен с тръбопровода, фланцовата връзка е стабилна и избягвайте изгарянето на уплътненията по време на заваряване. За ежедневна поддръжка поддържайте вентила чист, редовно проверявайте износването на уплътненията, сменяйте износените части своевременно и редовно смазвайте трансмисионните части, за да осигурите безпроблемна работа на клапана. Ще бъдат предоставени подробни инструкции за инсталиране и поддръжка.
