Шибърни крановеса широко използвани компоненти за контрол на потока в индустриални тръбопроводни системи, където се изисква надеждно затваряне, минимална загуба на налягане и дълъг експлоатационен живот. Тази статия обяснява как работят шибърите, как техният структурен дизайн влияе върху производителността и как техническите параметри влияят върху решенията за избор. Той също така разглежда често срещани въпроси, повдигани от инженери и професионалисти по обществени поръчки, като предоставя структурирана, практическа справка, съобразена с индустриалната употреба в реалния свят и поведението при търсене.
Шибърният вентил е клапан с линейно движение, предназначен предимно за включване/изключване, а не за регулиране на потока. Основният механизъм се състои от плосък или клиновиден шибър, който се движи вертикално между две легла на клапана. Когато се отвори напълно, портата се изтегля напълно от пътя на потока, позволявайки на течността да преминава през нея с минимално съпротивление. Когато е затворен, портата се спуска, за да образува плътно уплътнение към седалките, като ефективно спира потока.
Този принцип на проектиране прави шибърите особено подходящи за приложения, изискващи пълнопроходен поток и рядка работа. За разлика от дроселиращите вентили, шибърите минимизират турбуленцията и ерозията, когато са напълно отворени, което допринася за по-дълъг живот на системата и по-ниски загуби на енергия.

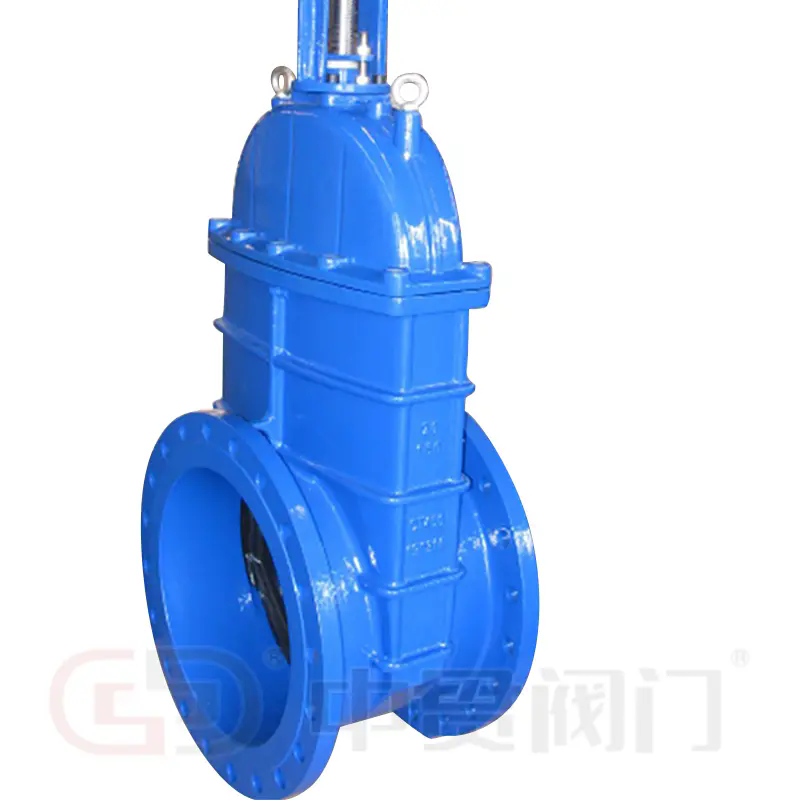

От структурна гледна точка обичайните конфигурации на шибъри включват конструкции с повдигащо се стебло и неповдигащо се стебло. Шибърите с повдигащо се стебло осигуряват визуално потвърждение на позицията на клапана, докато конструкциите с неповдигащо се стебло са предпочитани при инсталации с ограничен вертикален просвет. Вътрешно шибърите могат да използват твърди клинове, гъвкави клинове или паралелни плъзгащи се шибъри, всеки избран въз основа на налягане, температура и характеристики на средата.
Разбирането на техническите параметри е от съществено значение за оценка на пригодността на шибъра в дадена система. Тези параметри пряко влияят върху надеждността на уплътнението, експлоатационната безопасност и дългосрочната издръжливост.
| Параметър | Описание | Индустриално значение |
|---|---|---|
| Номинален диаметър (DN) | Размер на вътрешния проход на вентила | Осигурява съвместимост с размерите на тръбопровода и изискванията за поток |
| Номинално налягане (PN/клас) | Максимално допустимо работно налягане | Определя безопасна работа при условия на системно налягане |
| Материал на тялото | Обикновено чугун, въглеродна стомана, неръждаема стомана, легирана стомана | Определя устойчивост на корозия, якост и температурен толеранс |
| Материал на седалката | Дизайни от метал към метал или с мека опора | Влияе върху ефективността на уплътняване и устойчивостта на износване |
| Работна температура | Минимални и максимално допустими температури | Осигурява целостта на клапаните при високотемпературни или криогенни системи |
| Край на връзката | Фланцови, резбови, заварени | Влияе върху метода на инсталиране и достъпността на поддръжката |
Прецизното съгласуване на тези параметри с условията на проектиране на системата намалява риска от повреда и оптимизира разходите за жизнения цикъл. В среда с високо налягане или висока температура изборът на материал и дизайнът на седалката стават особено критични.
Шибърните вентили се използват в широк спектър от индустрии поради тяхната проста структура и надеждна способност за затваряне. В системите за пречистване на вода и общинските водоснабдителни системи шибърите обикновено се инсталират в главните разпределителни линии, където се изисква пълен капацитет на потока и ниска загуба на напор.
В нефтения и газовия сектор шибърите се прилагат при операции нагоре, по средата и надолу по веригата. Способността им да издържат на високо налягане и температури ги прави подходящи за тръбопроводи за суров петрол, рафиниращи инсталации и съоръжения за съхранение. Индустриалните стандарти като API и ASME често управляват техния дизайн и тестване в тези среди.
Съоръженията за производство на електроенергия разчитат на шибъри в системи за захранваща вода на котли, паропроводи и охлаждащи вериги. Тук шибърите с метално гнездо са предпочитани поради тяхната способност да издържат на термични цикли и абразивни среди. Инсталациите за химическа обработка също използват шибъри, където се изисква химическа съвместимост и плътно затваряне.
В тези индустрии постоянното изискване е по-скоро надеждна изолация, отколкото модулация на потока, което засилва значението на правилното позициониране на клапаните и практиките за работа.
Изборът на шибър започва с ясно разбиране на работните условия, включително налягане, температура, тип среда и честота на задействане. Свръхспецификацията увеличава разходите без допълнителна полза, докато недостатъчната спецификация въвежда оперативен риск.
Практиките за поддръжка се фокусират върху периодична проверка на резбите на стеблото, целостта на опаковката и състоянието на седлото. Тъй като шибърите не са проектирани за дроселиране, трябва да се избягва частично отваряне по време на обслужване, за да се предотвратят вибрации и повреда на седлото.
Оценката на ефективността често включва хидростатично изпитване, изпитване за изтичане на седалката и проверка на размерите по време на пускане в експлоатация. По време на експлоатационния живот, наблюдението на изискванията за въртящ момент и ефективността на уплътнението осигурява ранна индикация за износване или несъосност.
Въпрос: Как се различава шибърът от сферичния кран по отношение на контрола на потока?
A: Шибърният вентил използва линейно движение, за да повдигне или спусне шибър, осигурявайки поток през целия отвор, когато е отворен, и минимална загуба на налягане. Сферичният кран използва въртеливо движение и е по-подходящ за бърза работа, но може да доведе до по-голямо съпротивление на потока в зависимост от дизайна.
Въпрос: Как трябва да се монтира шибър, за да се осигури дългосрочна надеждност?
О: Шибърите трябва да се монтират напълно отворени или напълно затворени по време на работа на системата, подравнени с централните линии на тръбопровода и поддържани, за да се избегне външно напрежение. Правилната ориентация на стеблото и спазването на спецификациите за въртящ момент са от съществено значение.
Въпрос: Колко често трябва да се поддържат шибърите в индустриалните системи?
О: Честотата на поддръжка зависи от условията на работа, но се препоръчва периодична проверка, особено при висока температура или корозивна среда. Рутинното циклиране помага за предотвратяване на захващане на стъблото и разрушаване на опаковката.
Шибърните вентили остават основен компонент в индустриалния контрол на флуидите поради тяхната структурна простота, възможност за пълен поток и надеждна производителност на затваряне. Когато техническите параметри, условията на приложение и практиките за поддръжка са правилно приведени в съответствие, шибърите осигуряват дълъг експлоатационен живот и предвидима работа.
Тъй като производствените стандарти се развиват и материалните технологии напредват, шибърите продължават да се адаптират към все по-взискателните работни среди.Клапан Zhongguanсе фокусира върху предоставянето на решения за шибъри, проектирани да отговарят на международните стандарти, като същевременно отговарят на практическите изисквания на индустрията.
За допълнителни технически подробности, насоки за прилагане или специфична за проекта поддръжка,свържете се с насза да обсъдим как продуктите на Zhongguan Valve могат да бъдат интегрирани във вашата тръбопроводна система с увереност и ефективност.
-
