Разликите между централната пеперуда и клапаните иЕксцентрични клапани за пеперуди
1. Основна структура и принцип

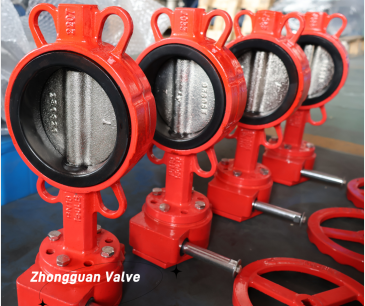

TheЦентрална пеперуда клапане симетрично проектиран, като централната ос на плочата на клапана съвпада с оста на тръбопровода. Той постига уплътняване чрез компресионна деформация на седалката на еластичната клапа (обикновено гума). Структурата му е проста, а производствените разходи са ниски, но плочата на клапана винаги ще се разтрива в седалката на клапана по време на процеса на отваряне и затваряне, което е склонно да се носи. Ексцентричният клапан за пеперуди подобрява този дефект чрез дизайна на аксиално отместване (единичен ексцентричен, двоен ексцентричен или троен ексцентрик): единият ексцентрик премества въртящия се вал от централната линия на уплътняващата повърхност; Двойният ексцентрик добавя аксиално отместване на тази основа; Тройният ексцентрик допълнително приема скосен дизайн на повърхностно уплътнение, което позволява на клапанната плоча да бъде изключена от контакт в момента на отваряне, като значително намалява износване.
2. Сценарии за сравнение на ефективността и приложения
Средният клапан на пеперудите на средната линия е подходящ за чиста среда като вода и въздух с налягане ≤1.6MPa и температура под 120 ℃. Обикновено се използва в сградата на водоснабдяването и дренажните системи и HVAC системите. Седалката на гумения клапан има продължителност на живота от приблизително 2-3 години при чести условия на отваряне и затваряне. В ексцентричния клапан за пеперуди двойният ексцентричен тип може да обработва среди, съдържащи следи частици (като пречистване на отпадни води), с продължителност на живота до 5-8 години; Трите ексцентрични тип използва метална уплътняваща двойка (като неръждаема стомана + твърда сплав), с оценка на налягането PN40 и температурна граница от 650 ℃ и е особено подходяща за високо налягане и високотемпературни условия на труд в електроцентралите и нефтохимическата индустрия, с живот до 10 години.
3. Икономически анализ на подбора на модела
Приемайки клапана DN300 като пример, цената на клапана на пеперудата на централната линия е приблизително 2000 - 5000 юана, докато цената на тризалежния ексцентричен клапан за пеперуди е достигаща 20 000 - 50 000 юана. Въпреки това, като се имат предвид разходите за поддръжка: Клапанът на централната линия може да се наложи да се сменя ежегодно в индустриална среда, докато тризалятият ексцентричен клапан може да се използва непрекъснато в продължение на 5 години без поддръжка. За индустриалните системи с повече от 10 000 операции за отваряне и затваряне годишно или силна средна корозивност, общата цена на жизнения цикъл на тримесения ексцентричен клапан за пеперуди всъщност е по-ниска. Препоръчва се обикновените цивилни системи да избират типа на централната линия, докато индустриалните системи с непрекъснато производство трябва да дадат приоритет на тризалягания дизайн. Продуктите на Zhongguan Valve са удължили живота на услугата на централната клапа на пеперудата до 5 години чрез оптимизиран дизайн и прецизна обработка, а тримесеният клапан за пеперуди може да достигне 15 години, като значително намалява общите разходи за използване за потребителите.
