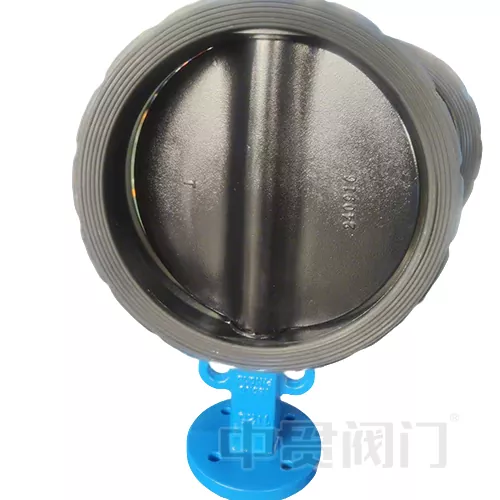

EN593 дизайн стандартен клапан за пеперуди

Като важна спецификация в областта на индустриалните клапани в Европа, стандартът за проектиране на EN593 осигурява систематична рамка за проектиране, производство и тестване на метални клапани на пеперуди. Тази статия ще анализира дълбоко основните изисквания на стандарта и ще изследва техническите предимства на клапаните на пеперудите, които отговарят на този стандарт (EN 593 Проектиране на стандартния клапан на пеперудите) в промишлени сценарии.

Основни спецификации на стандарта EN593

EN593 е разработен от Европейския комитет за стандартизация (CEN) и е приложим за проектирането на метални клапани за пеперуди във фланци или задвижвани тръбопроводи, покриващи функции за изолиране, регулиране и контрол. Техническите му акценти включват:

Налягане и обхват на размера:

1. Номинално налягане (PN): 2,5 до 40 бара; Американски стандартен клас (клас): 150 до 300;

2. Номинален диаметър (DN): DN20 до DN2400, с максимална поддръжка от диаметър 2,4 метра (DN2400);

3. Специални приложения (като контрол на процесите) изискват позоваване на EN1349 и EN60534-2-1 допълнителни стандарти.

Материални и структурни изисквания:

1. Корпусът на клапана трябва да бъде изработен от устойчив на корозия метал (като въглеродна стомана, неръждаема стомана или дуплекс стомана) и да отговаря на сертифициране на материали EN 10204;

2. Плочата на клапана и плочата на пеперудите трябва да има усърдна якост, а уплътнението на седалката на клапана трябва да бъде адаптирано към меки уплътнения (EPDM/FKM) или твърди уплътнения от метал до метал;

3. Размерите на фланцовата връзка строго следват стандарта EN 558, за да осигурят глобална взаимозаменяемост.

Спецификации на теста за ефективност:

1. Тест за уплътняване: Съгласно стандарта ISO 5208, нулев изтичане се постига при 1.1 пъти по -голям от номиналното налягане;

2. Проверка на работен въртящ момент: След инсталирането на задвижващия механизъм той трябва да премине 1000 тестове за отваряне и затваряне на цикъла, а колебанието на въртящия момент е от 5%;

3. Тест за якост на налягане: Тялото на клапана трябва да издържи на тест за хидростатично налягане от 1,5 пъти налягането на PN в продължение на 3 минути без деформация

Ouren593 Design Standard Butterfly Valve Строго следвайте този стандарт, ако трябва да потвърдите друг стандарт, моля, свържете се с нас.

Технически предимства

Технически предимства:

Клапанът на пеперудите, който отговаря на стандарта EN593 (EN593 Design Standard Butterfly Valve), се представя добре в следните сценарии:

Адаптивност към суровите медии:

1. Чрез оптимизиране на повърхността на плочата на пеперудата с халар, PTFE или метално покритие, тя може да издържи силна киселина, високотемпературна пара и абразивна гранулирана медия13;

2. Например, клапанът DN1600 може да издържи корозия на H2S при 150 ℃ и PN16 условия за дълго време в системата за възстановяване на сяра на нефтохимическо растение.

Дизайн на уплътняване с висока ефективност:

1. Двупосочната уплътнителна структура (двойна ексцентрична или тройна ексцентрична) намалява триенето на отваряне и затваряне и удължава живота на седалката на клапана;

2. Нивото на изтичане на седалката на мекото уплътнение достига клас VI (уплътнение на ниво балон), а твърдият уплътнител отговаря на стандарта за пожарна безопасност (API 607).

Интелигентен потенциал за надграждане

1. Стандартизираният ISO5211 квадратен вал интерфейс (F05-F25) поддържа бързото интегриране на електрически/пневматични задвижващи механизми;

2. В комбинация с индустриалния Интернет на нещата (IIOT), данните за предупреждение за температура и течове на клапана могат да бъдат наблюдавани в реално време.
