Клапани от пеперудиса основни компоненти в различни индустриални приложения, осигуряващи ефективен контрол на потока в тръбните системи. Техният прост дизайн, надеждност и ефективност на разходите ги правят популярен избор за регулиране на течности и газове. По -долу разграждаме структурата, принципа на работа и ключовите спецификации на клапаните на пеперудите, за да ви помогнем да разберете тяхната функционалност и предимства.

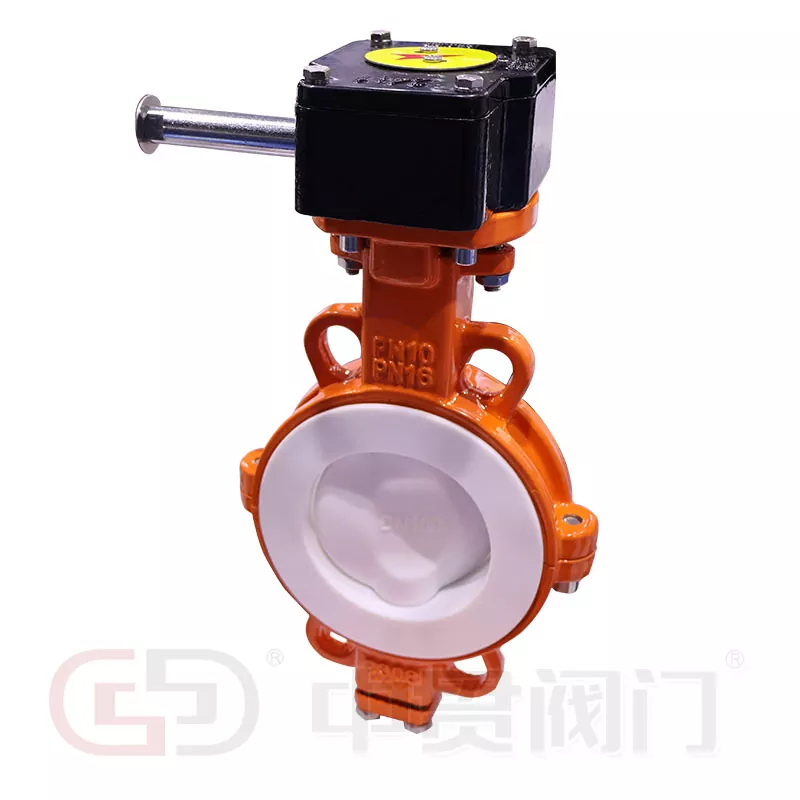

Клапан на пеперуда се състои от няколко основни части:
Тяло: Обикновено изработени от материали като чугун, неръждаема стомана или PVC, тялото се помещава вътрешните компоненти.
Диск: Кръгъл диск, монтиран на въртящ се вал, който контролира потока чрез завъртане в тялото на клапана.
Стъбло: Свързва диска с задвижването и позволява въртене.
Седалка: Осигурява плътно уплътнение между диска и тялото, когато клапанът е затворен. Общите материали включват EPDM, Viton или PTFE.
Задвижващ механизъм: Работи с клапана ръчно, електрически или пневматично, за да завърти диска.
Работата на клапан на пеперуда е ясна. Когато задвижващият механизъм завърти стъблото, дискът се движи паралелно или перпендикулярно на потока. В отворено положение дискът се подравнява с потока, което позволява минимален спад на налягането. Когато е затворен, дискът се върти на 90 градуса, за да блокира напълно потока. Операцията за четвърт завой гарантира бързо изключване или регулиране, което прави клапаните на пеперудите идеални за приложения, изискващи бърза реакция.
Клапаните на пеперудите се предлагат в различни размери, оценки на налягането и материали, които да отговарят на различни изисквания. По -долу е подробен преглед на стандартните спецификации:
Таблица 1: СтандартПеперуда клапанСпецификации
| Параметър | Подробности |
|---|---|
| Диапазон на размера | 2 инча до 48 инча |
| Оценка на налягането | До 740 psi (клас 150/300) |
| Температурен диапазон | -40 ° F до 600 ° F (-40 ° C до 315 ° C) |
| Материали за тяло | Чугун, неръждаема стомана, пластично желязо, PVC |
| Дискови материали | Неръждаема стомана, алуминиев бронз, покритие |
| Материали за седалката | EPDM, NBR, Viton, PTFE |
| Оперативни типове | Лост, предавка, електрически, пневматични задвижвания |
Списък на общите приложения:
Системи за пречистване на вода и отпадни води
Химическа и нефтохимическа индустрия
HVAC и системи за противопожарна защита
Обработка на храни и напитки
Фармацевтични и санитарни приложения
Клапанните на пеперудите предлагат няколко предимства, включително компактен дизайн, леко строителство и ниски изисквания за поддръжка. Способността им да се справят с голям капацитет на потока с минимален спад на налягането ги прави по -добри от много алтернативни типове клапани. Освен това, гъвкавостта на клапана на пеперуда му позволява да се представя добре както в дроселинг, така и в приложения за включване/изключване.
Когато избирате клапан за пеперуди, помислете за фактори като съвместимост с течността, оценки на температурата на налягането и метода на задействане, за да осигурите оптимална производителност. Със своята здрава конструкция и ефективна работа, клапаните на пеперудите остават топ избор за инженери и професионалисти в индустрията по целия свят.
