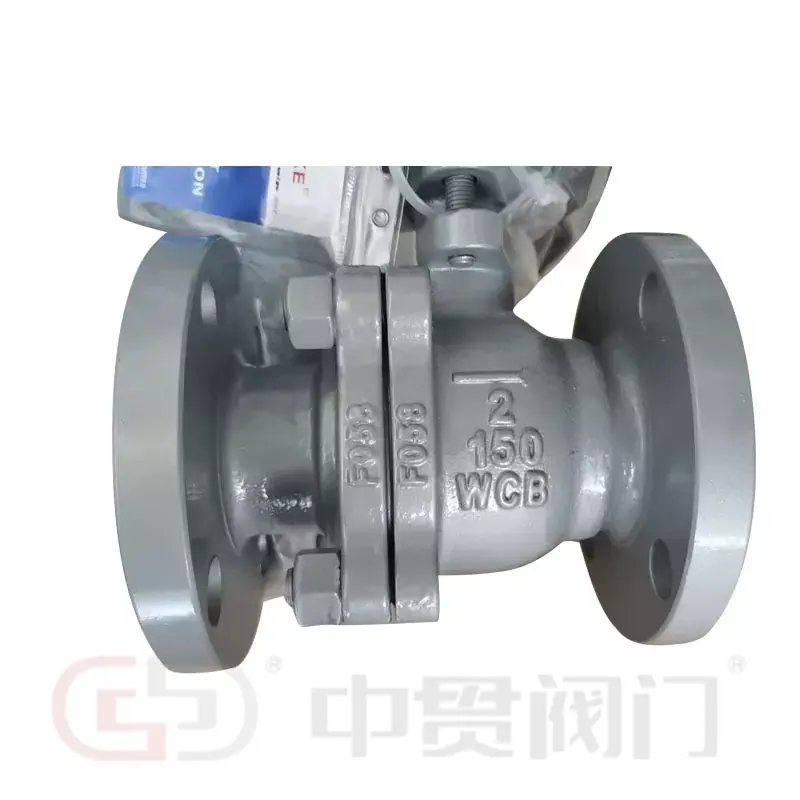

Клапанът използва WCB въглеродна стомана за основното си тяло, поддържащо налягане. Този материал обикновено се прилага за промишлени услуги за вода, масло и пара, където въглеродната стомана е съвместима с работната среда. Zhongguan също изброява LCB и WCC като алтернативни материали за корпуса, позволявайки избор на материал, който да отразява работната температура, механичните изисквания и спецификациите на проекта.
Основните конструктивни детайли включват:
ASTM A216 WCB лята въглеродна стомана за основните компоненти, поддържащи налягане.
Топката се движи леко под диференциално налягане, притискайки седалката надолу по веригата, за да установи затварящото уплътнение.
PTFE, R-PTFE, PEEK и PPL са изброени опции за различни изисквания за уплътняване и работа.
SS304, SS316 и 13Cr са налични опции.
Основното тяло и второстепенното тяло са свързани с болтове, позволяващи достъп до вътрешните компоненти по време на поддръжка.
Комбинацията от корпус от въглеродна стомана и избрани вътрешни материали прави плаващия сферичен кран WCB с фланцова връзка подходящ за съвместими промишлени среди, където се изисква надеждно спиране и практическа поддръжка.
Краищата с фланци осигуряват болтова връзка към съответстващите фланци на тръбопровода. Zhongguan изброява RF, FF и RTJ опции за уплътняване, за да се приспособят към различни спецификации на тръбопроводите. Тези конфигурации поддържат планиране на инсталацията в индустриални проекти, при условие че размерите на фланеца на вентила, класът на налягане и облицовката съответстват на свързаното оборудване.
Изброените диапазони на размери и налягане покриват множество конфигурации на тръбопроводи. Номиналните класове и PN рейтингите принадлежат към различни системи за обозначаване и не трябва да се третират като директно взаимозаменяеми без проверка на приложимите стандартни и проектни условия.
Съвместимостта на материалите и границите на налягането и температурата определят дали даден вентил е подходящ за конкретна услуга. Въглеродната стомана WCB обикновено е подходяща за съвместими приложения с вода, масло и пара, докато материалът на седлото влияе върху ефективността на уплътняването при избраните работни условия.
Типичните области на приложение включват:
Изолация за включване и изключване в съвместими нефтени и газови услуги, предмет на посочените изисквания за налягане, температура и среда.
Изолиране на съвместими технологични флуиди. Корозивните среди изискват внимателна оценка на съвместимостта на тялото, топката, стеблото и седлото.
Тръбопроводи за вода и пара, където избраните материали за вентили и номинални стойности на налягането и температурата отговарят на системните изисквания.
Изолация на тръбопроводи в промишлени водни системи, с избор на материал въз основа на химичния състав на водата и условията на работа.
Повтарящо се отваряне и затваряне в съвместими технологични линии, като работната честота и изискванията за поддръжка се вземат предвид по време на избора.
Предоставената информация за продукта дава максимална температура от425°Сза описания вентил, но тази цифра не трябва да се тълкува като допустимата температура при всяко ниво на налягане или с всеки материал на седлото. PTFE, R-PTFE, PEEK и PPL имат различни температурни и работни характеристики. Крайната допустима работна обвивка зависи от пълната конфигурация на вентила.
Механизмът с плаваща топка разчита на диференциално налягане, за да избута топката към седалката надолу по течението. Този контакт помага за формирането на затварящото уплътнение, докато избраният материал на седалката определя неговата пригодност за средата и работната температура.
Тялото с болтове от две части осигурява достъп до вътрешните компоненти за поддръжка. В зависимост от конструкцията и процедурата за поддръжка, тялото може да бъде отворено за проверка или подмяна на обслужваеми части, без да се демонтира целият тръбопроводен възел. Изолирането, намаляването на налягането и безопасното боравене остават необходими преди поддръжката.
Допълнителните съображения за проектиране и доставка включват:
Посочен е дизайн на стеблото против издухване, за да се предотврати изхвърляне на стеблото при условия на необичайно налягане.
Налична е конфигурация с висока платформа, съвместима с монтаж по ISO 5211, за монтаж на пневматичен или електрически задвижващ механизъм.
Може да се посочи заключваща дръжка, за да се предотврати нежелана ръчна работа.
Облицовката на фланеца, пробиването, класът на налягане, размерите лице в лице и интерфейсите на задвижващия механизъм трябва да съответстват на тръбопроводите и изискванията за контрол на проекта.
Пожаробезопасните и антистатичните характеристики не са установени от предоставените спецификации. API 6D и ASME B16.34 са посочени като стандарти за проектиране, а API 598 е посочен като стандарт за изпитване; тези препратки сами по себе си не потвърждават сертификат за пожаробезопасност или антистатична конструкция.
За проекти, изискващи допълнителни функции за безопасност, следните точки се нуждаят от специфична техническа документация:
Пожаробезопасна работа:Проверете приложимия стандарт за изпитване на пожар и подкрепящия протокол от изпитване или сертификат.
Антистатична конструкция:Проверете дали е вградено антистатично устройство и дали работата му е тествана.
Тестване на налягане и течове:Потвърдете приложимата процедура за изпитване, налягане, критерии за приемане и записи от инспекции.
Проследимост на материала:Идентифицирайте посочените материали за корпус, топка, стебло и седалка в документацията за поръчката.
Работни ограничения:Установете допустимото налягане и температура за избрания размер, клас на налягане и комбинация от седалки.
Тези проверки са особено подходящи за въглеводородни услуги, високотемпературни тръбопроводи и инсталации с определени изисквания за безопасност.
Zhongguan управлява бази за производство на клапани в Tianjin, създадена през 2016 г., и Oubei, Yongjia, Wenzhou, къдетоZhejiang Zhongguan Valve Manufacture Co., Ltd.е основана през 2019 г. Компанията има повече от 19 години опит в производството на клапани.
Производственото оборудване включва машини за изпитване на налягане на клапани, оборудване за монтаж на легла на клапани, оборудване за монтаж на вал-втулка и машини за маркиране. Zhongguan притежава ISO сертификати за своите клапани и предлага WRAS-сертифицирани седалки за приложими дроселови клапи. Прегледайте нашитесертификатиикооперативни делаза повече подробности.
ЗаWCB плаващ сферичен кран с фланцова връзка, подробностите за избора включват материал на корпуса WCB, LCB или WCC, диапазон от размери DN15–DN600, клас на налягане, облицовка на фланеца RF/FF/RTJ и материал на седалката. Свързани опции в същотосферичен крансемейство също са на разположение. Zhongguan също работи с инженерни компании и търговци във Виетнам, Малайзия и Сингапур.
WCB е лят материал от въглеродна стомана, използван в много промишлени тръбопроводи. В предоставената информация е посочена максимална температура от 425°C за този вентил, но разрешената работна температура трябва да се оцени заедно с налягането, материала на седлото и пълната конфигурация на клапана.
Пригодността зависи от химическия състав, концентрацията, температурата и съвместимостта на тялото и вътрешните материали. Вариантите от топка или стебло от неръждаема стомана не показват сами по себе си, че целият клапан е подходящ за корозивна среда.
Посочете номиналния диаметър, класа на налягане, облицовката на фланеца, работната среда, налягането и температурните условия, предпочитанията за седалка и изискванията за ръчна или автоматизирана работа. Всички изисквания за пожаробезопасност, антистатичност или специфични за проекта изисквания също трябва да бъдат посочени.
