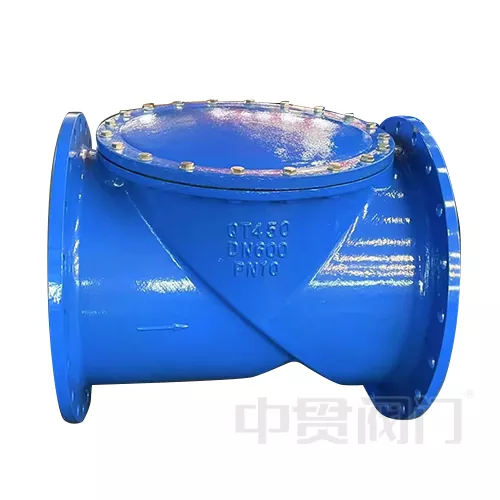

Въртящ се възвратен клапан с дизайн на невъзвратна клапа

Non-Return Flap Design Swing Check е предназначен за системи с висок поток (диаметър DN50-DN1200, налягане PN16-PN40), канал за поток с пълен отвор (коефициент на потока Cv: 0,2-0,5), оборудван със самосмазващи се панти, може да обработва абразивни среди, съдържащи ≤5 mm твърди частици, и е подходящ за температури в диапазона от -30 ℃ до 400 ℃. Предлага се в неръждаема стомана 316L, дуплексна стомана. Конструкцията без пружини удължава цикъла на поддръжка до повече от 8 години и неговата производителност далеч надхвърля тази на традиционните повдигащи възвратни клапани. Подходящ е за нефтопроводи, кондензационни системи на електроцентрали и сценарии с химически корозивни среди

Структурен дизайн и принцип на работа

Структурният дизайн и принципът на работа могат да бъдат разделени на три части. Първоначално, наклонена клапа, люлеещ се възвратен клапан с обратна клапа с дизайн от неръждаема стомана или дуплексна стомана, с дебелина 1/5~1/8 от диаметъра на тръбата и повърхността може да бъде твърдо хромирана. Свързан е с тялото на клапана чрез горния шарнирен щифт, ъгълът на наклон обикновено е 5°~15°, а гравитацията и средното налягане се използват за постигане на бързо отваряне и затваряне.

След това се включва в канал за поток с ниско съпротивление, тъй като има конструкция с пълен отвор (Full Bore), коефициентът на съпротивление на потока (стойност Kv) е с 40%~60% по-нисък от този на традиционните повдигащи възвратни клапани; Освен това ъгълът на отваряне на клапата достига 75°~85°, намалявайки загубата на налягане, причинена от турбуленция, и е подходящ за сценарии с голям поток (като водопроводи DN1200).

Има различни системи за уплътняване, седалката на люлеещия се възвратен клапан с обратна клапа може да бъде избрана от EPDM, NBR или метални твърди уплътнения, а нивото на изтичане отговаря на стандарта API 598 клас IV; Когато е затворен, времето за контакт между капака и уплътнителната повърхност е ≤0,2 секунди, което ефективно предотвратява удара с воден чук. Когато средата тече напред, налягането избутва диска на клапана, за да се отвори; когато дебитът се върне на нула или тече в обратна посока, дискът на клапана автоматично се затваря поради собственото си тегло и обратната разлика в налягането.

Типични области на приложение:

1. Водно растение

2. Предотвратяване на обратния поток на изхода на помпата за тръбопроводи за суров петрол;

3. Система за оползотворяване на кондензат за ТЕЦ;

4. Контрол на връщането на утайки от пречиствателни станции;

5. Защита срещу прихващане на корозивни среди (като 50% сярна киселина) в химически заводи.
