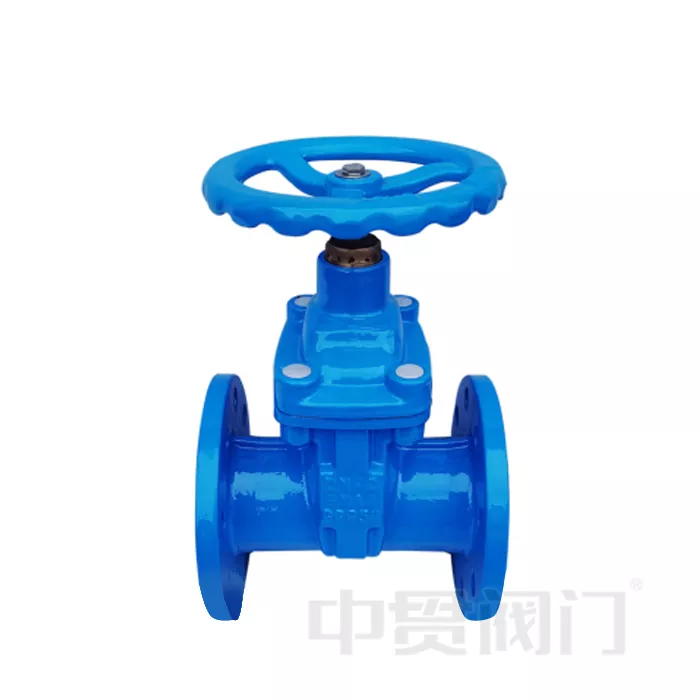

Еластичен шибър с конструкция на стеблото, който не се повдига

Скрит дизайн на стеблото: Гайката на стеблото на клапана е свързана към плочата на шибъра и когато вентилът се отваря и затваря, стеблото на клапана се върти само без повдигане (задвижвано от ръчното колело или скоростната кутия), спестявайки място за монтаж и подходящо за подземни или тесни среди.

Еластично меко уплътнение: Плочата на затвора е покрита с еластични материали като гума или полиуретан (интегриран процес на капсулиране), образувайки плътно прилягане към леглото на клапана, с добро уплътнение и може да компенсира лекото износване.

Материал на тялото на вентила: обикновено чугун (HT200, QT400), сферографитен чугун или неръждаема стомана, а вътрешната кухина е покрита с епоксидна смола за защита от корозия.

Дизайн без отклоняващи отвори: Някои модели шибърни плочи са солидни конструкции, подходящи за напълно отворени/напълно затворени работни условия и не са подходящи за регулиране на потока.

Горните четири елемента са основната структура на шибър с еластично седло с дизайн на неповдигащо се стебло

Приложение

Градско водоснабдяване: магистрална водопроводна мрежа, вторичен водопровод.

Противопожарна система: мокър/сух противопожарен тръбопровод.

Сградни тръбопроводи: Сградно водоснабдяване и канализация, ОВК циркулационна вода.

Промишлена област: пречистване на отпадъчни води, химически среди (уплътняващият материал трябва да бъде избран според средата)

Какви са основните характеристики на шибъра с гъвкаво седло с дизайн на неповдигащо се стебло?

Двупосочно запечатване: Може ефективно да запечатва както при предно, така и при обратно налягане, без да бъде ограничено от посоката на потока на средата.

Ниско съпротивление на потока: Когато е напълно отворен, каналът е прав, с ниско съпротивление на течности, подходящ за ситуации с голям поток.

Устойчив на корозия и издръжлив: Корпусът на вентила често е покрит с епоксидна смола, а гуменото уплътнение е устойчиво на корозия и има дълъг експлоатационен живот.

Лесна поддръжка: Уплътнителният пръстен може да бъде сменен, а някои дизайни поддържат онлайн поддръжка без разглобяване на клапана.

Приложима среда: некорозивна среда като вода, канализация, въздух и др. (температура обикновено ≤80 ℃).

OEM/ODM персонализиране и сертифициране

Пълна поддръжка за персонализиране

Опции за елемент за персонализиране

Цвят на корпуса Предлага се цветова серия RAL (стандарт: син RAL 5005)

Дебелина на покритие Епоксидно прахово покритие, 250-400 микрона регулируемо

Брандиране Отлято лого върху корпуса / Лазерно маркиране / Табелка от неръждаема стомана

Режим на работа Ръчно колело / Скоростна кутия / Електрически задвижващ механизъм / Пневматичен задвижващ механизъм

Стандартен фланец GB / ANSI / BS / DIN / JIS по избор

Опаковка Неутрална експортна опаковка / Опаковка на марката на клиента

Сертификати и стандарти: ISO 9001:2015 Система за управление на качеството. Съвместим с GB/T 24924, AWWA C509, EN 1171. Доклад от фабричен тест с печат CNAS, наличен за партида. Може да предостави сертификат за произход, формуляр E, CIQ при поискване.

Фабрична и производствена сила

Дори когато летните температури надвишават 38°C (100°F), нашите работници на първа линия остават на работа, работейки извънредно, за да осигурят навременно производство и доставка на дроселни клапи, шибъри, сферични кранове и други основни продукти както за вътрешни, така и за чуждестранни клиенти. Наскоро завършихме производството на множество задгранични поръчки, основно състоящи се от дроселни клапи и шибъри, които бяха гладко опаковани и изпратени до страните на клиентите.

Информация за изложбата

Ще присъстваме на ASIAWATER 2026 в Куала Лумпур, Малайзия (април 2026 г.). Добре дошли да посетите нашия щанд.

Подробности за следпродажбено обслужване и доставка

Всеки вентил преминава стриктно изпитване под налягане и проверка на материала, преди да напусне фабриката. Възможна е 12-18 месеца гаранция въз основа на договорните условия.

Време за изпълнение на пробата: 7 дни за стандартни размери (DN50-DN300). Време за доставка на групова поръчка: 30 дни за поръчка на контейнер.

Опаковка за износ: Стандартна дървена кутия / палетна опаковка със сертификат за фумигация. Челата на фланците са защитени с пластмасови капачки. Поддръжка на резервни части: Гумени пръстени за седалки, О-пръстени и гайки на стеблото, налични за 5 години.

Индустриални приложения

От нашия действителен проектен опит:

Завод за галванопластика в Zhejiang: Заменен с PVC сферични кранове Zhongguan, решен дългосрочен проблем с корозията, спестени близо 200 000 RMB от годишни разходи за поддръжка.

Пречиствателна станция за отпадъчни води в Шандонг: След оценка на място от нашия технически екип, заменени оригинални клапани от неръждаема стомана с клапани Zhongguan, експлоатационният живот е удължен от 6 месеца до над 5 години.

Голямо фармацевтично предприятие в Дзянсу: След преминаване към решения за клапани Zhongguan в цялата линия, честотата на поддръжка значително намалена, чистотата на продукта се увеличи с 0,3%.

Нашият фабричен фон

Zhejiang Zhongguan Valve Manufacture Co., Ltd. е основана през 2019 г. с екип от над 19 години опит в производството на клапани. Намира се в Oubei, Yongjia, Wenzhou, Zhejiang (родния град на помпите и клапаните). Имаме две производствени бази в Тиендзин и Уенжоу.

Основни продукти: Бътерфлай клапи, шибъри, сферични кранове, възвратни кранове, цедки, контролни вентили. Диапазон на размерите: DN40 до DN1600 (възможни са по-големи размери при поискване).

Интеграция на веригата за доставки: Северната база се фокусира върху чугунени материали. Южната база се фокусира върху материали от лята стомана. Ние интегрираме веригата за доставки на водни вентили (север) и веригата за доставки на индустриални вентили (юг), за да предоставим на клиентите по-богат избор на продукти.
