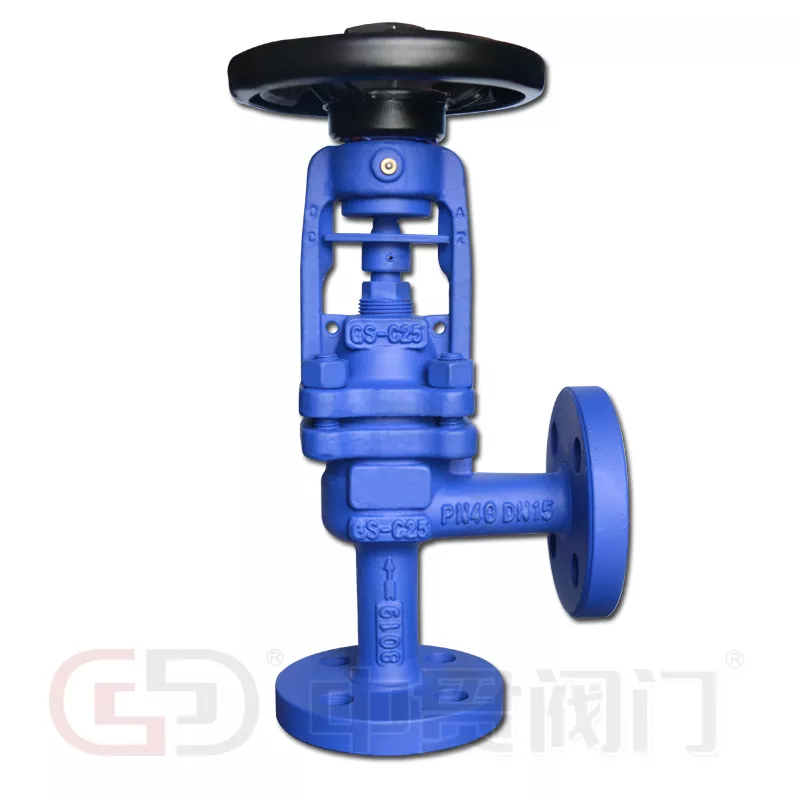

DIN стандартен ъглов вентил със силфонно уплътнение

Стандартният ъглов вентил със силфонно уплътнение по DIN представлява критична еволюция в технологията за управление на течности. За разлика от традиционните вентили с прав модел, този дизайн на ъглово тяло по своята същност решава ограниченията на пространството и дренажните предизвикателства, често срещани в сложни тръбопроводни мрежи. Чрез пренасочване на потока под ъгъл от 90 градуса, той елиминира необходимостта от допълнителен колянов фитинг, намалявайки спада на налягането и разходите за монтаж.

Описание на продукта и технически спецификации

Този DIN стандартен ъглов вентил със силфонно уплътнение съчетава спестяващ място ъглов модел с многопластово метално силфонно уплътнение. Това е предпочитаният избор за критични изолационни задачи в системи с термично масло, прегрята пара и опасни газове.

• Материали на конструкцията

Корпус/капак: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Силфони: SS304, SS316, SS316L, SS310S, Hastelloy C

Седалка и диск: Неръждаема стомана с твърда наварка Stellite (по избор)

• Размер и обхват на налягане

Диапазон на размерите: DN15 – DN400

Клас на налягане: PN16 – PN40

Температурен диапазон: ≤600 °C

• Типични приложения и медии

Системи: системи за горещо масло, системи за пара, системи за топла и студена вода, инсталации за амоняк.

Среда: Пара, технологични газове, гореща вода, термично масло, амоняк, флуиди за пренос на топлина.

Основни предимства

Метален силфонен уплътнителен елемент

Сърцето на този клапан е хидравлично оформен, многослоен метален силфон. Това елиминира динамичното уплътнение на стеблото, като напълно предотвратява външните течове. За разлика от конвенционалните клапани само за уплътнения, конструкцията на силфона осигурява нулеви дифузни емисии – критично за екологично чувствителни и инсталации с висока отговорност.

Оптимизирана геометрия на диска

Конусовидният, опростен дисков профил осигурява линейна характеристика на потока и плътно затваряне (до степен на утечка Клас VI). Този дизайн намалява ерозията и вибрациите, като значително удължава експлоатационния живот в сравнение със стандартните сферични вентили.

Излишна уплътнителна система (силфон + уплътнение)

Ние включваме архитектура с двойно уплътнение. Основното уплътнение е металният маншон. Ако маншонът някога се повреди (изключително рядко), вторичното PTFE или графитно уплътнение осигурява незабавно резервно уплътнение, гарантирайки непрекъсната безопасност на инсталацията.

Грес Фитинг за смазване

Интегрирана гресьорка позволява директно смазване по време на работа на стеблото, гайката на стеблото и втулката. Това намалява работния въртящ момент и предотвратява задръстването при приложения с висок цикъл.

Ергономично ръчно колело

Проектирано с нехлъзгащи ръбове и оптимален диаметър, ръчното колело намалява умората на оператора и осигурява плавна, прецизна модулация. Издръжливата конструкция е устойчива на повреда при удар в сурови растителни среди.

Въпроси и отговори – Практическа информация за обществени поръчки

В: Имате ли MOQ?

О: Не, нямаме минимално количество за поръчка. Дори ако имате нужда от една бройка, ние ще я произведем и доставим. Като гъвкава фабрика, преди това сме предоставили един предпазен клапан, който да поддържа спешната поддръжка на клиента.

Въпрос: Можете ли да предоставите други стандарти?

A: Да. Въпреки че нашата основна експертиза е DIN стандартен ъглов тип силфонен уплътнен вентил, ние можем да произвеждаме по други стандарти (ANSI, BS, JIS) при поискване. Просто предоставете необходимия стандарт и клас на налягане на нашия екип от доставчици.

В: Мога ли да получа чертеж на запитващите клапани?

О: Да, но имайте предвид, че подготовката на рисунката изисква известно време. Позволете достатъчно време за изпълнение в графика на вашия проект. За специални, необичайни или широкообхватни вентили (напр. DN400 или специални сплави) не винаги можем да предоставим чертежи, тъй като нито една фабрика не произвежда всеки тип вентил. Въпреки това, за всички стандартни DIN конфигурации са налични чертежи с пълни размери и P&ID.

Q: Колко време за оферта?

О: Обикновено в рамките на 24 часа за стандартни запитвания. За специални клапани (напр. високолегирани или нестандартни класове на налягане), моля, изчакайте до 48 часа. Ние даваме приоритет на бързата реакция като професионален производител в Китай.

В: Какво ще кажете за опаковането?

О: Стандартната експортна опаковка използва запечатани дървени кутии за защита от корозия. За големи размери (обикновено над DN200) вентилите се закрепват върху палети със стреч фолио и бариера срещу влага. Всички опаковки отговарят на международните стандарти за доставка.
