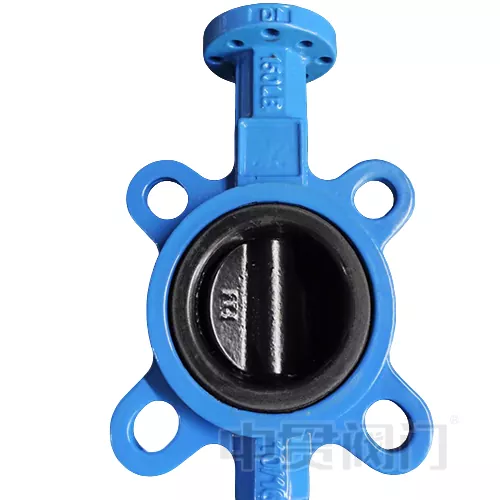

Халар покрив диск пеперуда клапан

ХАЛАРСКИЯТ СВЪРЗАНИ ДИСКОВЕН КЛАПЛЕН КЛАПА е проектиран за екстремни химични среди, използвайки халарно (ECTFE) покритие върху повърхността на диска, за да се постигне превъзходна устойчивост на корозия. С диапазон на температура на обслужване от -40 ℃ до 150 ℃ (специфичното приложение на температурата също се нуждае от предвид седалките) и дебелината 0,5-1,2 мм.

Основната функция на халарното покритие

Халарът (етилен-хлоротрифлуороетилен кополимер, ECTFE) е високоефективен флуорополимер, който равномерно покрива повърхността на пеперудата чрез електростатичен процес на пръскане, за да образува плътна защитен слой с дебелина 0,5 ~ 1,2 мм. В вентила на пеперудите с покритие с покритие от халар, основните функции на това покритие включват:

1. Химическа устойчивост на корозия: Тя може да издържи 98% сярна киселина, 37% солна киселина, силни алкали (като 50% NaOH) и органични разтворители (като ацетон, ксилол), а скоростта на корозия е по -малка от 0,01 мм/година;

2. Температурно съпротивление: Дългосрочен диапазон на температурата на употреба -40 ℃ ~ 150 ℃, краткосрочно устойчивост на 180 ℃ Топлинен шок;

3. Ниска пропускливост: Молекулната структура е гъста, предотвратявайки металния субстрат на пеперудата да корозира поради проникване на средно средно проникване;

4. Устойчивост на износване и анти-тръгване: Коефициентът на триене на повърхността е само 0,3, което намалява адхезията на гранулирана среда и разширява цикъла на поддържане.

5. В сравнение с PTFE или PP покрития, механичната якост на халара се увеличава с повече от 50%, особено при чести условия на отваряне и затваряне, което може да предотврати напукване и падане на покритието.

Структурна оптимизация:

За да се адаптира към физическите свойства на халарното покритие, вентилът на диска с покритие на ourhalar приема целенасочен дизайн:

1. Прецизна обработка на плоча на пеперуда: Основният материал е изработен от 316L неръждаема стомана или дуплекс стомана, а грапавостта на повърхността е ≤ra3.2 μm чрез завъртане на ЦПУ, осигурявайки равномерна база на адхезия за покритието. Ръбът на плочата на пеперудата е заоблен, за да се избегне концентрацията на напрежението на покритието.

2. Двупосочна система за уплътняване: С седалка на EPDM или FKM мек уплътняващ клапан, тя образува „твърд гъвкав композитен“ уплътняващ интерфейс с халарното покритие, постигайки двупосочно изтичане на нула при налягане ≤pn16 (в съответствие със стандарта ISO 5208).

3. Адаптация на ISO5211 ДВИГАНЕ: Горната част на стъблото на клапана е оборудвана с интерфейс на квадратен вал (в съответствие със стандарта ISO5211 F05-F10), който може да бъде директно инсталиран с пневматични/електрически задвижвания, а грешката на изхода на въртящия момент е ≤5%.

Приложими медии и типични сценарии

ХАЛАРСКИ СТРАНА ДИСКОННА КЛАПА КЛАВА е предназначен за следните носители:

1. Силна киселина/алкали: като разтвор за галванопластика (съдържащ хромова киселина), мокър хлорен газ в процеса на хлор-алкали, концентрат на фосфорна киселина;

2. Органични разтворители: нефтохимични междинни продукти като бензен, естери, кетони и др.;

3. Оксидизиращи среди: водороден пероксид (концентрация≤50%), разтвор на натриев хипохлорит;

4. Течност с висока чистота: CIP/SIP почистващ агент във фармацевтичната промишленост, доставка на ултравизаторна вода.
