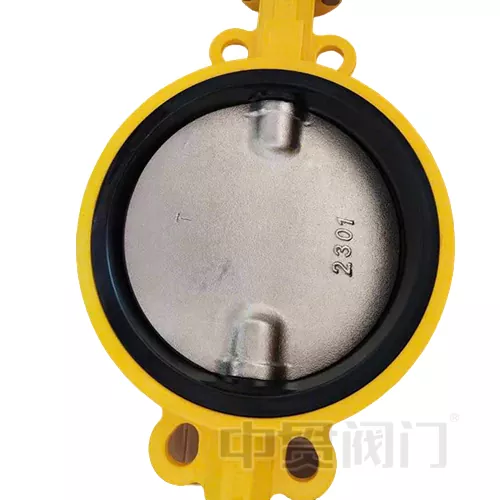

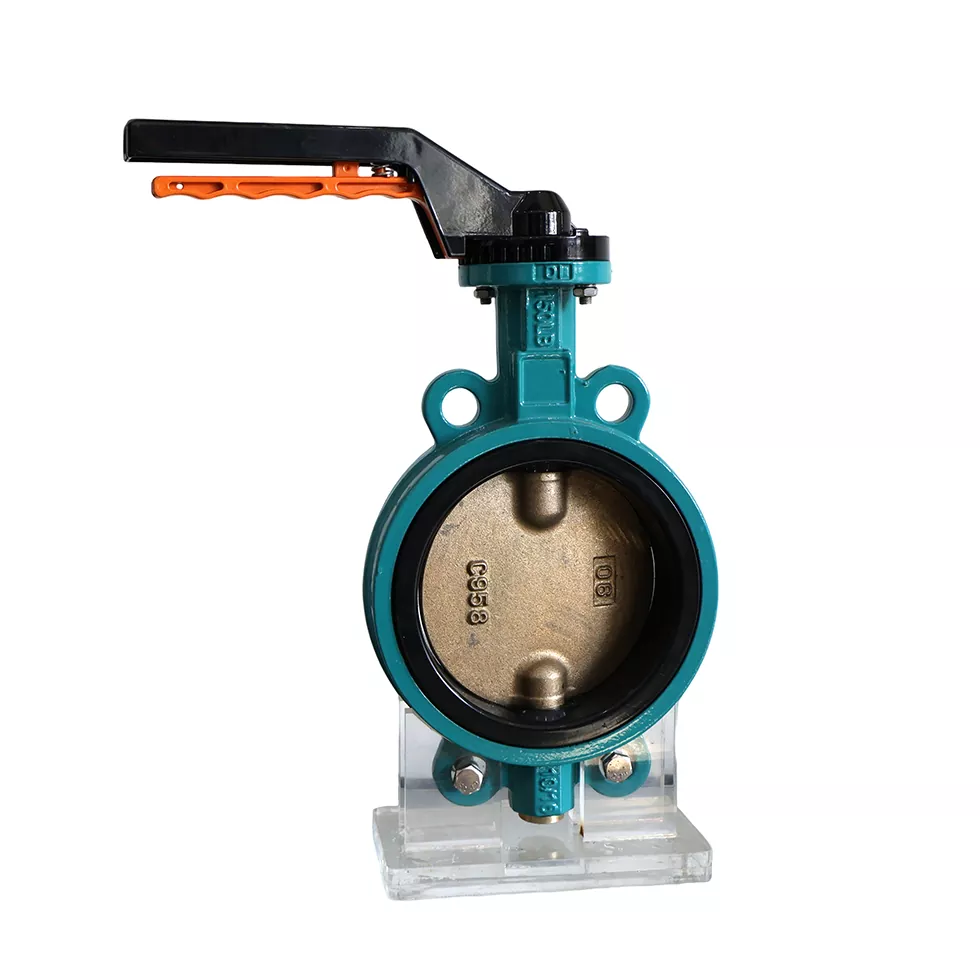

Полу-стъбла дизайн на пеперуда клапан

Полу-стъблата дизайн на пеперудите просто има една разлика с другия обикновен клапан на пеперудите, той стъблата има два етапа, също може да извика като вал на сплит клапана, това означава намаляване на напречното сечение и да постави по-голямо значение на стойността на KV. Ако търсите този вид клапан за вашата индустрия или проекти, половината вентила на пеперудите е добър избор, всяка една част материал и горен фланец или форма на стъбло, всичко това може да бъде персонализирано.

Ползи за изпълнение и приложимите граници

1. Икономически и лесен за поддържане:

Производствената цена на половината стъбло пеперуда е само 70% от тази на пълен клапан на пеперудата на стъблото и няма нужда да поддържате долната кутия за пълнене;

2. Оптимизация за сценарии с ниско напрежение:

Работно налягане≤ PN16, приложима температура -10 ° C ~ 120 ° C (EPDM уплътнение) / -20 ° C ~ 80 ° C (NBR уплътнение);

Стойността на CV на коефициента на потока е с 40% по -висока от тази на клапана на вратата със същия диаметър, а загубата на налягане е ≤ 0,2 бара (при скорост на потока 2 m/s).

3. Гъвкавост на инсталацията:

Половин ствол на пеперудата може да се монтира хоризонтално или вертикално, а тялото на клапана може да бъде избрано в чугун (GGG50) или неръждаема стомана (CF8M);

Адаптиране на проекти за проектиране към проекти за обновяване на тръбопровода с ограничено пространство (например, разширяване на тръбопровода за оборудване).

4. Типична медийна съвместимост:

a. Чиста вода, циркулираща охлаждаща вода, пара с ниско налягане (≤1.6MPa);

б. B.neutral масла (вискозитет ≤220cst), въздух и други некорозивни газове;

c. В. слаба концентрация на киселинни и алкални течности (рН 5 ~ 9)
