Как дроселната клапа с удължено стебло подобрява контрола на потока в промишлени тръбопроводи?

Резюме на статията

Бътерфлай клапи с удължено стеблосе използват широко в съвременни промишлени тръбопроводни системи, където стандартните вентили не могат да осигурят достатъчна достъпност или удобство при работа. Тези вентили се отличават с удължено стъбло, което позволява на операторите да контролират потока от над изолирани тръбопроводи, подземни инсталации или труднодостъпни места. Тази статия обяснява как работят дроселните клапи с удължено стебло, техните структурни компоненти, предимства, често срещани приложения и ключови фактори, които трябва да имате предвид при избора на правилната клапа за промишлена употреба. Ясните таблици, структурираните раздели и практическите насоки помагат на инженерите, екипите за доставки и специалистите по поддръжката да разберат как тези клапани решават оперативни предизвикателства в реалния свят.

Съдържание

• Въведение в дроселните клапи с удължено стебло
• Как работи дроселната клапа с удължено стебло
• Основни структурни компоненти
• Ключови предимства в индустриалните приложения
• Типични отрасли и случаи на употреба
• Преглед на техническите параметри
• Как да изберете правилната дроселна клапа с удължено стебло
• Съвети за поддръжка и работа
• Често задавани въпроси
• Заключение

Въведение в дроселните клапи с удължено стебло

В индустриалните тръбопроводни системи вентилите играят решаваща роля в регулирането, изолирането и насочването на потока на флуида. Сред многото налични видове, дроселните клапи се ценят заради компактния си дизайн, бърза работа и ефективност на разходите.

В някои инсталации обаче стандартната дроселна клапа не може да се управлява лесно поради изолационни слоеве, подземно разположение на тръбите или повдигнати тръбопроводи. В такива случаи анБътерфлай клапа с удължено стеблосе превръща в предпочитано решение.

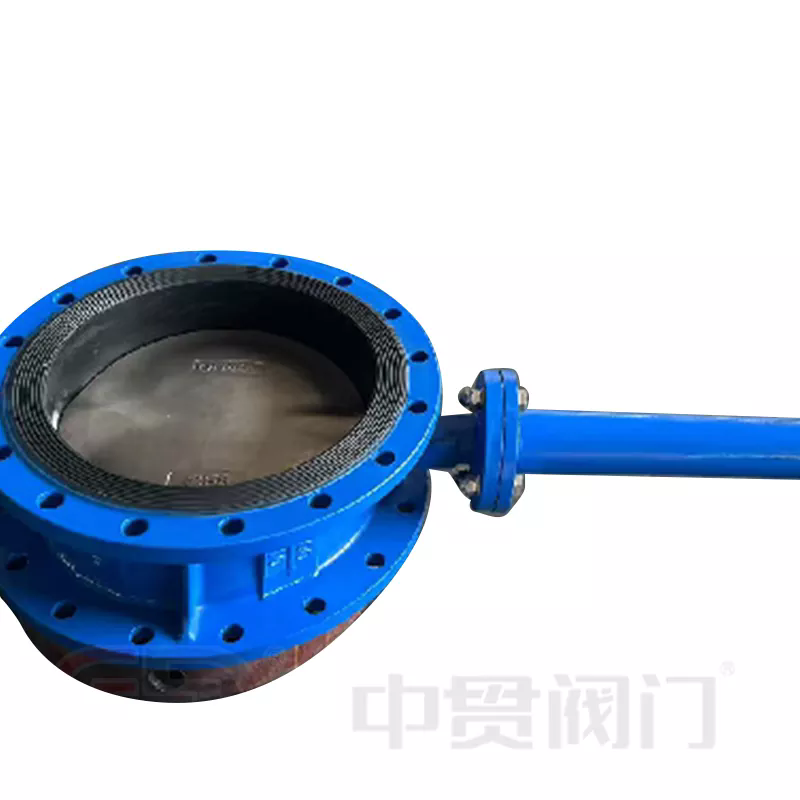

Този специализиран клапан разполага с по-дълъг стебло, който се простира отвъд тялото на клапана. Удълженото стебло позволява задвижващият механизъм или ръкохватката да останат достъпни дори когато самият клапан е монтиран на трудни места. В резултат поддръжката и експлоатацията стават значително по-безопасни и удобни.

Производители катоZhongguanпредоставят проектирани дроселни клапи с удължен стенд, проектирани да отговарят на взискателните изисквания на промишлени тръбопроводи, включително химически заводи, съоръжения за пречистване на вода и енергийна инфраструктура.

Как работи дроселната клапа с удължено стебло

Принципът на работа на дроселната клапа с удължено стебло е подобен на този на конвенционалната дроселна клапа. Основната разлика е в дължината на стеблото на клапана.

Вътре в тялото на клапана кръгъл диск се върти около централен вал. Когато стеблото се завърти, дискът се върти, за да позволи или ограничи потока на течност през тръбопровода.

Оперативният процес обикновено включва следните стъпки:

1. Задвижващият механизъм или ръкохватката завърта удълженото стебло.
2. Стеблото предава въртящ момент към диска на клапана.
3. Дискът се върти в тялото на клапана.
4. Потокът е разрешен, дроселиран или напълно блокиран в зависимост от позицията на диска.

Когато дискът е подравнен успоредно на тръбопровода, течността тече свободно. Когато се върти перпендикулярно на тръбопровода, дискът напълно блокира потока. Тази операция на четвърт оборот позволява бърз и ефективен контрол на потока.

Удълженото стебло гарантира, че задвижващият механизъм остава над изолационните слоеве или нивото на земята, което позволява на операторите да имат достъп до контролния механизъм, без да премахват изолацията или да изкопават тръбопроводи.

Основни структурни компоненти

Бътерфлай клапата с удължено стебло се състои от няколко ключови компонента, които работят заедно, за да осигурят надеждна работа.

Удълженото стебло е внимателно проектирано, за да поддържа механична здравина и да гарантира точно предаване на въртящия момент по време на работа.

Ключови предимства в индустриалните приложения

Бътерфлай клапите с удължено стебло предлагат няколко практически предимства в сравнение със стандартните дроселни клапи.

• Подобрена достъпност– Операторите могат без затруднения да контролират вентили, монтирани в дълбоки изкопи или изолирани тръбопроводи.
• Подобрена безопасност– Персоналът по поддръжката не трябва да премахва изолацията или да има достъп до опасни зони.
• Намалени ограничения при инсталиране– Задвижващият механизъм на вентила може да остане над земята или извън топлоизолационните слоеве.
• Ефективен контрол на потока– Работата с четвърт оборот позволява бързо регулиране на условията на потока.
• По-ниски разходи за поддръжка– По-лесният достъп намалява времето за престой и разходите за обслужване.

Тези предимства правят дроселните клапи с удължено стебло особено полезни в големи индустриални системи, където достъпността и надеждността са критични.

Типични отрасли и случаи на употреба

Дърфлай клапите с удължено стебло се използват широко в много индустрии, където достъпът до тръбопроводите е ограничен.

• Общински водоснабдителни системи
• Пречиствателни съоръжения за отпадни води
• Инсталации за химическа преработка
• Нефтохимически тръбопроводи
• Топлофикационни мрежи
• Подземна тръбопроводна инфраструктура
• Съоръжения за производство на електроенергия

Например в системите за централно отопление тръбопроводите често са покрити с дебела изолация, за да се намалят топлинните загуби. Стандартен вентил би бил заровен под изолационни слоеве, което затруднява работата. Удълженото стебло решава този проблем, като извежда контролния механизъм над изолацията.

Преглед на техническите параметри

Следната таблица обобщава общите технически параметри, свързани с дроселните клапи с удължено стебло, използвани в индустриални системи.

Тези параметри могат да варират в зависимост от изискванията на проекта и условията на работа.

Как да изберете правилната дроселна клапа с удължено стебло

Изборът на подходящ вентил изисква оценка на няколко технически фактора, за да се осигури надеждна работа.

• Дълбочина на тръбопровода или дебелина на изолацията– Определете необходимата дължина на удължението на стеблото.
• Тип течност– Обмислете химическата съвместимост с материалите на клапаните.
• Налягане и температура– Уверете се, че мощността на вентила отговаря на условията на системата.
• Метод на работа– Решете между ръчно, електрическо или пневматично управление.
• Достъпност за поддръжка– Оценете инсталационната среда и изискванията за обслужване.

Работата с опитни производители като Zhongguan може да помогне да се гарантира, че конфигурацията на вентила съответства на специфичните инженерни изисквания на тръбопроводната система.

Съвети за поддръжка и работа

Въпреки че дроселните клапи са известни с ниските си изисквания за поддръжка, редовната проверка помага за удължаване на експлоатационния живот.

• Периодично проверявайте уплътненията, за да предотвратите изтичане.
• Проверете подравняването на стеблото и смазването.
• Задействайте периодично вентила, за да предотвратите залепването на диска.
• Уверете се, че настройките на въртящия момент на задвижващия механизъм остават в рамките на спецификациите.
• Следете налягането в тръбопровода, за да избегнете прекомерно напрежение върху компонентите на клапана.

Правилният монтаж и рутинната поддръжка значително подобряват надеждността на клапана и намаляват дългосрочните експлоатационни разходи.

Често задавани въпроси

1. Защо е необходимо удължено стебло за някои дроселови клапи?

Удълженото стебло позволява задвижването на вентила да остане достъпно, когато тялото на вентила е монтирано под земята, вътре в изолационни слоеве или в труднодостъпни места.

2. Може ли дължината на удължението на стеблото да бъде персонализирана?

да Повечето производители предоставят персонализирани дължини на стеблото въз основа на дълбочината на тръбопровода, дебелината на изолацията и оперативните изисквания.

3. Подходящи ли са дроселните клапи с удължено стебло за високотемпературни системи?

Да, при условие че са избрани подходящи материали и уплътнителни компоненти, които да издържат на работната температура.

4. Каква е разликата между стандартна дроселна клапа и версия с удължено стебло?

Основната разлика е по-дългото стебло, което свързва диска на клапана със задвижващия механизъм, което позволява работа от отдалечено или високо положение.

Заключение

Бътерфлай клапите с удължено стебло осигуряват ефективно решение за промишлени тръбопроводи, където стандартните клапи не могат да бъдат лесно достъпни. Чрез удължаване на стеблото над изолационните слоеве или подземни инсталации, тези клапани опростяват работата, повишават безопасността и намаляват сложността на поддръжката.

Със своята компактна структура, ефективен контрол на потока и гъвкави опции за монтаж, дроселните клапи с удължено стебло продължават да играят важна роля в съвременното тръбопроводно инженерство. Висококачествени продукти, произведени от фирми катоZhongguanспомагат за осигуряване на надеждна производителност в широк диапазон от взискателни индустриални среди.

Ако търсите надеждно решение за изолирани тръбопроводи, подземни инсталации или специализирани системи за контрол на потока, нашият инженерен екип е готов да ви помогне.Свържете се с насднес, за да научите повече за персонализираните решения за дроселна клапа с удължено стебло и да откриете как Zhongguan може да подкрепи вашия проект.
