Какво представлява връзката тип "луг"?

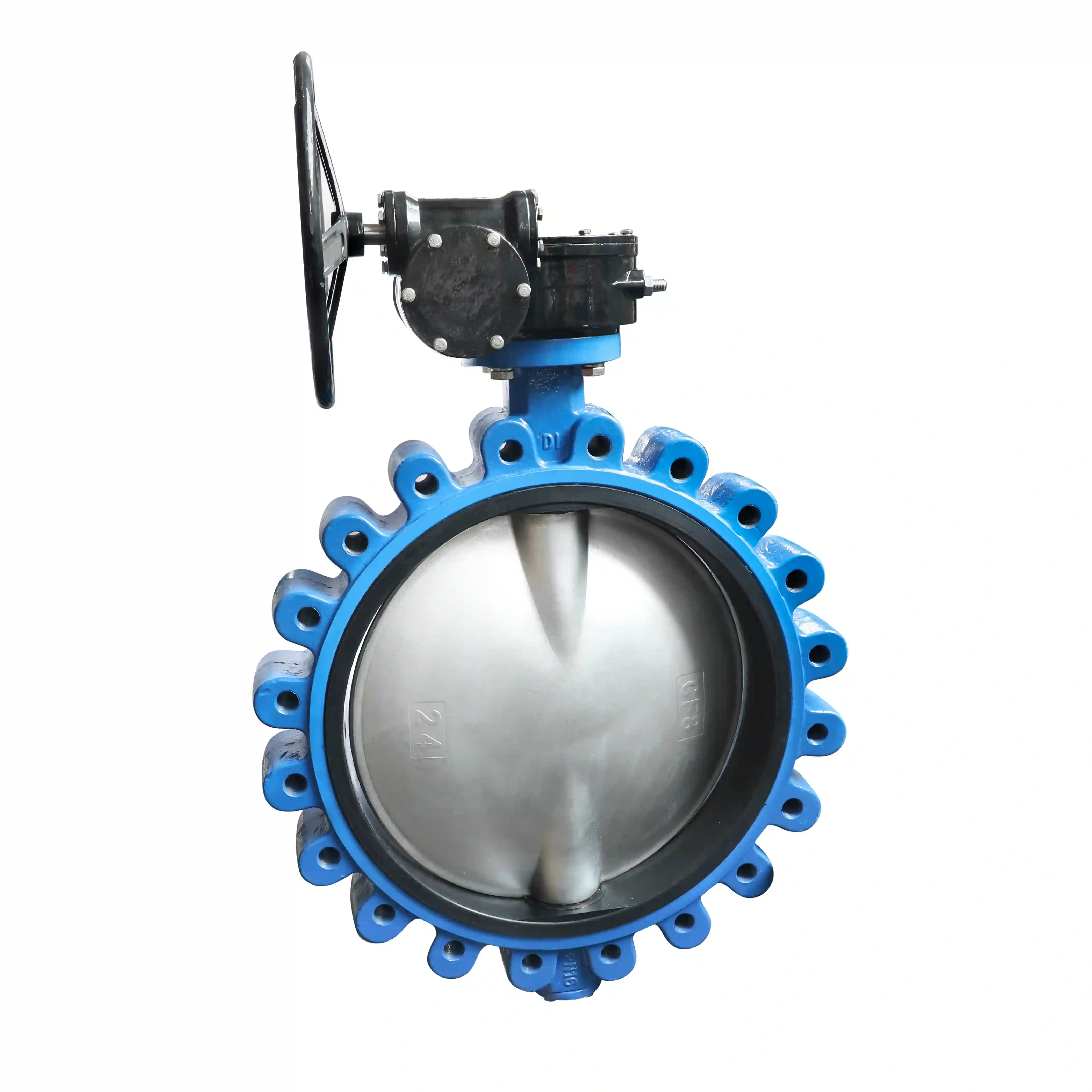

„Връзка тип ухо“ обикновено се отнася до метода за инсталиране на дроселна клапа във вид на ухо между фланците на тръбата. Този метод на свързване е много често срещан в индустриалните тръбопроводни системи. Получава името си от корпуса на клапана, който има "уши" структури с отвори за болтове.

За да разберете по-добре този метод на свързване, той може да бъде сравнен с друг често срещан тип: връзката в стила на пластини.

Основни характеристики и стъпки за инсталиране

Независима връзка, без смущения: Най-забележителната характеристика на връзката тип накрайник е, че тръбите от всяка страна са независимо закрепени към вентила с помощта на болтове. Тоест фланецът от лявата страна е завинтен с болтове към левите издатини на клапана, а дясната страна е завинтена по подобен начин с болтове към десните издатини. Това позволява всяка страна на тръбопровода да бъде отстранена независимо, без да се засяга уплътнението от противоположната страна.

Метод на инсталиране:

Поставетебътерфлай клапа във формата на ухомежду два тръбни фланеца и подравнете отворите за болтовете.

Използвайте болтове, за да закрепите здраво фланеца от всяка страна към отворите с резба или проходните отвори на съответните издатини на вентила.

Ключов момент: За разлика от връзките във формата на пластини, не е необходимо болтовете да преминават напълно през целия вентил от едната страна до другата. Следователно болтовете са по-къси, което улеснява монтажа и поддръжката.

Защо е необходим този метод на свързване?

Този дизайн предлага няколко различни предимства:

Улеснява услугата "задънена улица".: Когато вентилът трябва да се монтира в края на тръбопровода (напр. като дренажен вентил в края на тръбата), има само фланец от едната страна. Клапан във формата на ухо може да бъде директно завинтен към този единичен фланец - нещо, което вентилът в стил вафла не може да направи.

Подобрена стабилност на системата: В сравнение с вентилите във формата на пластини, които разчитат на дълги болтове, затягащи ги между фланците, независимото фиксиране на клапаните в стил на уши осигурява по-здрава опора. В приложения, където тръбопроводите изпитват вибрации или променливо налягане, този метод на свързване предлага по-висока стабилност и надеждност.

По-лесна поддръжка: Тъй като двете страни на тръбопровода са свързани независимо, когато е необходимо да се обслужи или смени вентилът, трябва да се разглоби само страната, върху която трябва да се работи. Няма нужда да се изключват двете страни на тръбопровода едновременно, което значително намалява времето за престой.
