Връзката тип вафла е метод на закрепванеклапани(особенобътерфлай клапи, възвратни клапани, и т.н.) между тръбните фланци с помощта на дълги болтове. Неговата определяща характеристика е: вентилът няма собствени интегрални фланци; вместо това през фланците на двете тръби минават дълги болтове, за да закрепят вентила в средата.
Спестяване на пространство: Дължината на вафления вентил (размер лице в лице) е 1/3 до 1/4 от тази на фланцов вентил.
Намаляване на разходите: Елиминира коването/обработката на два интегрални фланеца на тялото на клапана.
Лек: Може да се обработва ръчно без повдигащо оборудване, особено за големи диаметри (напр. DN200 и повече).
Не може да се отстрани независимо: За да смените вафлен вентил, двата фланеца на тръбата трябва да бъдат разединени (т.е. тръбата трябва да се раздалечи). Поради това не може да се използва в задънени краища на тръби или там, където е достъпна само едната страна.
Изисква добро подравняване: Неправилно подравнените тръбни фланци могат да усукат клапана и да причинят повреда на уплътнението.
Не е за много високо налягане: Обикновено се използва при ниско до средно налягане (≤ PN40 / Клас 300); свръхвисокото налягане може да изкриви тялото на клапана.

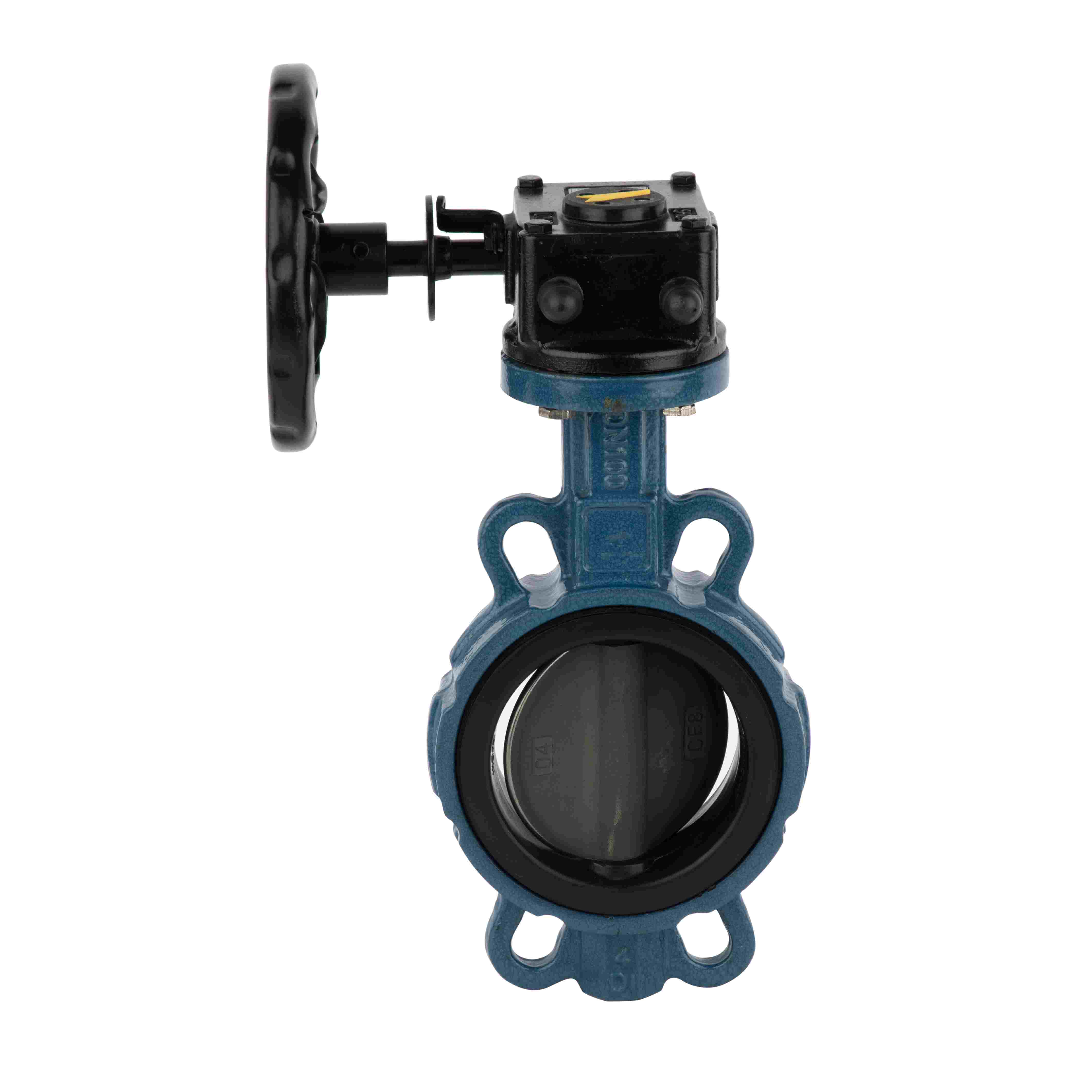

Вафлени дроселни клапи: Пречистване на вода, ОВК, противопожарни системи – често срещани поради ниската цена и лесния монтаж.
Възвратни клапани за пластини: Предотвратяване на обратен поток; много по-къси от въртящите се възвратни клапани, захванати директно между фланците.
Клапани, облицовани с пластини: Устойчиви на корозия приложения.
Дължината на болта трябва да се изчисли точно:
2 × дебелина на фланеца на тръбата + лицева дължина на вентила + 2 × дебелина на уплътнението + 2 × височина на гайката
Използвайте подходящи стандарти за свързване на пластини (напр. EN 593, API 609, GB/T 12238) със съответните стандарти за фланци на тръби (напр. GB/T 9119, HG/T 20592).
Приложете равномерен въртящ момент на болтовете, за да избегнете неравномерно затягане, което може да причини заклещване на диска (често срещан проблем с дроселните клапи).
Wafer-тип е дизайн на връзка, насочен към леко тегло, ниска цена и бърз монтаж. По същество той третира вентила като „захванат компонент“ между два тръбни фланеца. Изборът трябва да вземе предвид номиналното налягане, достъпа за поддръжка и честотата на отстраняване.
