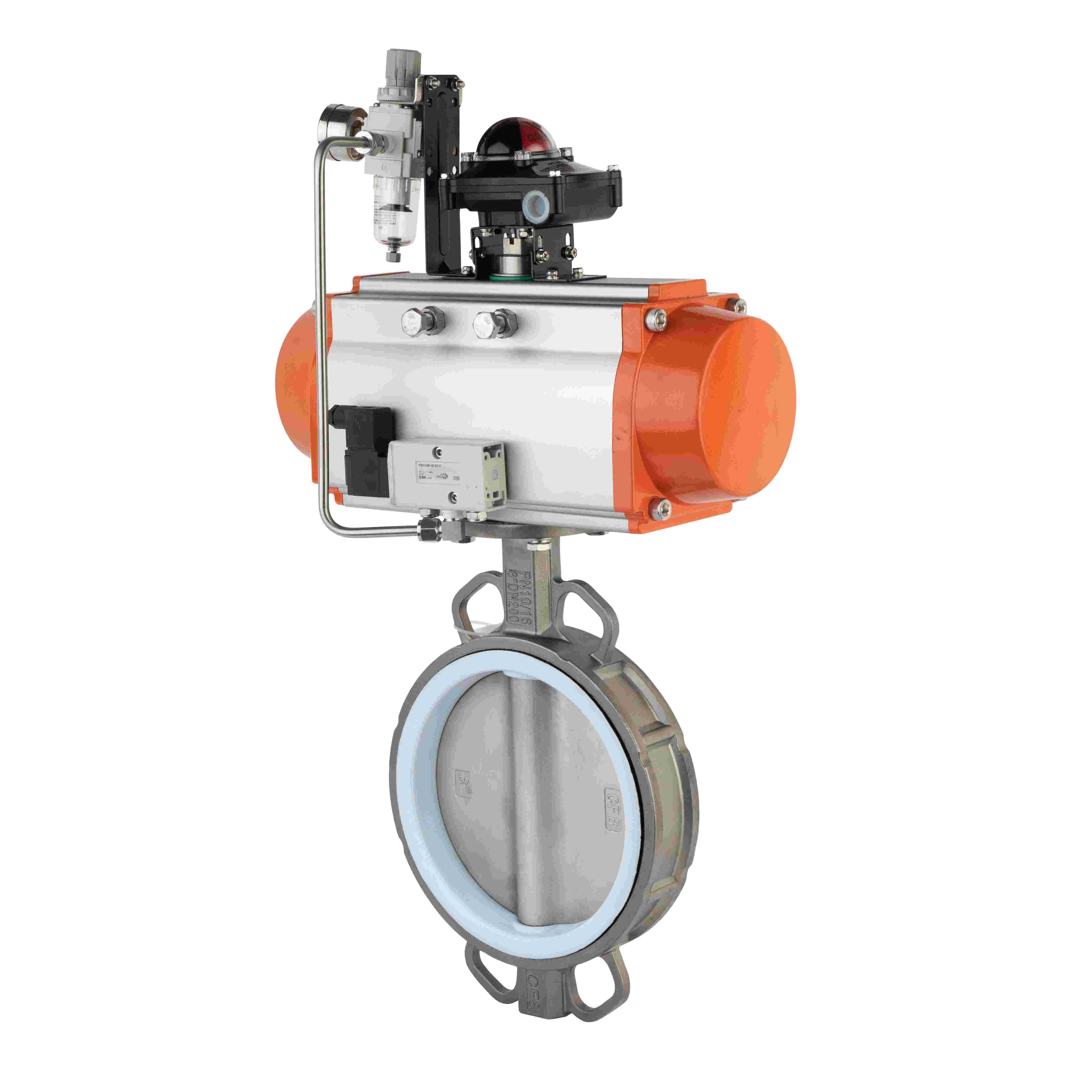

Връзката тип вафла е метод за закрепване на клапани (особенобътерфлай клапи,възвратни клапани, и т.н.) между тръбните фланци с помощта на дълги болтове. Неговата определяща характеристика е: вентилът няма собствени интегрални фланци; вместо това през фланците на двете тръби минават дълги болтове, за да закрепят вентила в средата.
Клапан: Корпусът на вентила няма отвори за фланцови болтове, а само гладка лицева повърхност. Често срещани примери: дроселни клапи за пластини, възвратни клапи за пластини.
Болтове: Обикновено шпилкови болтове или проходни болтове, достатъчно дълги, за да преминат през отворите за болтове на двата фланеца на тръбата.
Тръбни фланци: Краищата на тръбата трябва да бъдат оборудвани със стандартни фланци.
Гайки: Използват се за затягане.
Поставете вафления вентил между фланците на двете тръби.
Поставете дългите болтове през отворите за болтове на единия фланец на тръбата → през отворите за калибриране в тялото на вафления вентил → през отворите за болтове на фланеца на обратната тръба.
Затегнете гайките от двата края. Докато гайките се затягат, двата тръбни фланеца се издърпват заедно.
Тази сила на затягане уплътнява вентила между фланците, като уплътненията (или вграденото еластично уплътнение на клапана) образуват уплътняващия интерфейс.
| Характеристика |
Вафлен тип |
Фланцов (традиционен) |
| Болтове |
Дълги болтове; същият брой като отворите на фланеца |
Два комплекта болтове/гайки (по един на фланец) |
| Конструкция на клапана |
Лек, тънък, компактен |
Тежка, дълга, с вградени фланци |
| Инсталиране/Премахване |
Изисква откачане на двете страни за отстраняване на клапана |
Може да премахне вентила чрез отвиване на един фланец |
| цена |
По-ниска цена на клапана; все още са необходими тръбни фланци |
По-висока цена на вентил + фланец |
| Тегло |
светлина; идеален за големи диаметри |
тежък |
| Пътища на течове |
По-малко (две уплътняващи повърхности: клапан към фланец от всяка страна) |
Още (четири лица: две фланцови уплътнения плюс две фланец към вентил) |
