Какво представлява челното заваряване? Какви са разликите между BW и SW, фланцови, резбови връзки?

2026-05-12 0 Оставете ми съобщение

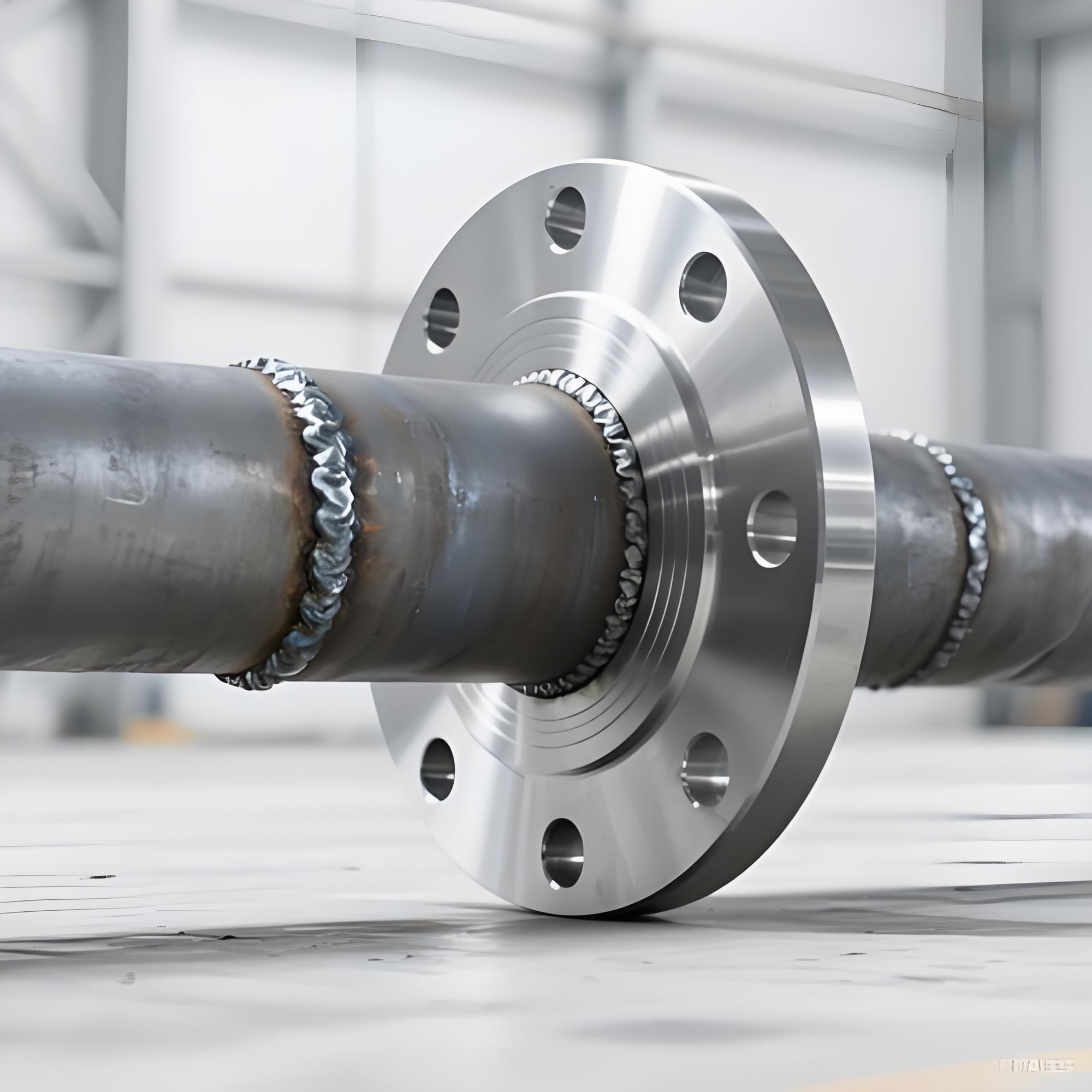

Челното заваряване е метод на заваряване, при който краищата на два детайла се поставят един срещу друг, нагряват се едновременно по цялата крайна повърхност и налягането е практично за постигане на атомно свързване между двата детайла в твърдо състояние, следователно ги свързва в едно парче.

За да ви помогне да разберете по-впечатляващо, е направено сравнение от много гледни точки:

1. Разлика от "заваряване на гнезда" (обикновено се използва за тръбопроводи с малък отвор)

Елемент за сравнение	Челно заваряване	Заваряване на муфа
Метод на свързване	Краищата са подредени наравно и заварени директно	Единият край се вкарва в другия и се заварява с ъглово заваряване отвън
Гама размери на тръбите	Обикновено се използва за DN50 и повече	Обикновено се използва за DN50 и по-малки
Тип заварка	Челна заварка, пълно проникване	Ъглова заварка, не напълно проникната
Вътрешна празнина	Без стъпало, гладка вътрешна стена	Има празнина, която може да натрупа среда или да причини корозия
Метод на проверка	Може да се прави радиография (RT), висока надеждност	Трудно за рентгенография (RT), предимно MT или PT
Способност за здравина	Способни да издържат на по-високи натоварвания при налягане, температура и умора	Подходящ за ниско налягане и статични условия

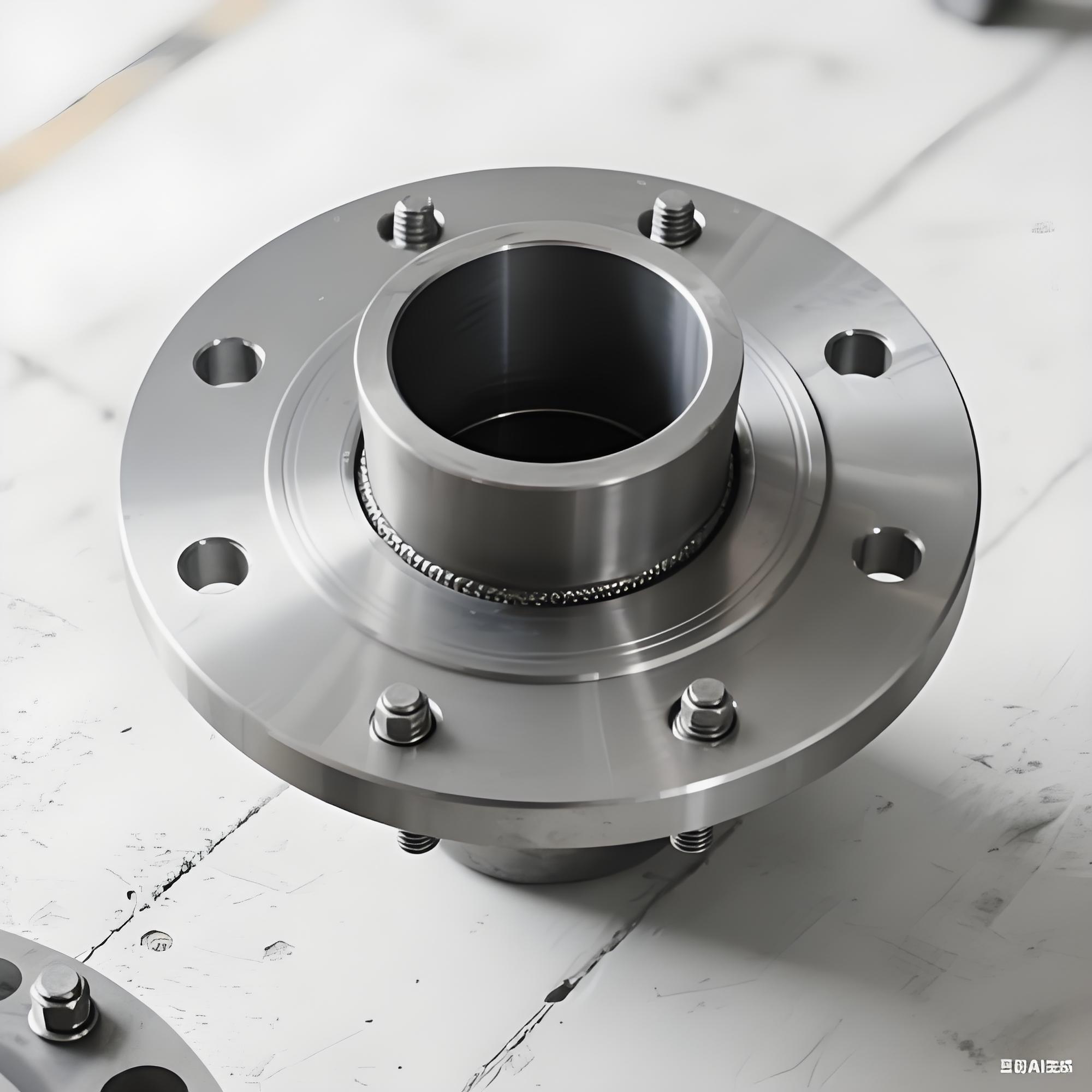

2. Разлика от "фланцова връзка" (често използвана за вентили и интерфейси на оборудване)

Елемент за сравнение	Челно заваряване	Фланцово съединение
Връзка Природа	Постоянна, несменяема	Подвижен, лесен за поддръжка и смяна
Точка на запечатване	Без уплътнение на уплътнението; самата заварка е уплътнението	Разчита на уплътнения и болтове; съществуват потенциални точки на теч
Условия за обслужване	Висока температура, високо налягане, тежки температурни цикли	Конвенционални условия, могат да бъдат подобрени с различни рейтинги на уплътнението
Монтаж и поддръжка	Изисква опитен заварчик; трудно се променя след заваряване	Бърз монтаж със затягане на болтове; удобен за преглед
Тегло и пространство	Компактна структура, без фланци, спестява място и материал	Фланците заемат повече място, добавят тегло и цена
Типични приложения	Основни парни линии, водородни сервизни линии, високотемпературни връзки на вентили за високо налягане	Интерфейси на оборудването, клапани или тръбни секции, изискващи редовно разглобяване

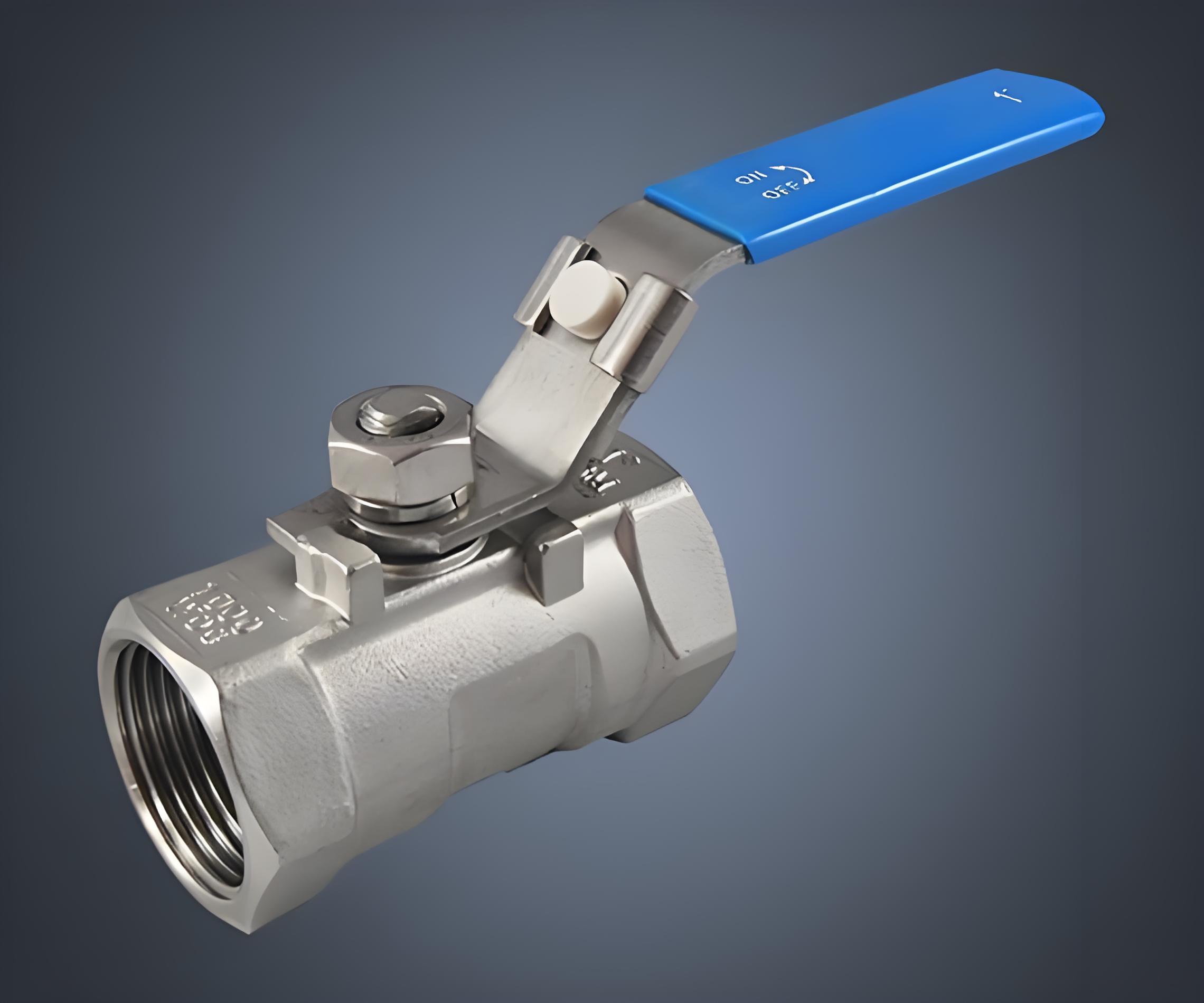

3. Разлика от "Връзка с резба" (често използвана за малък отвор, ниско налягане)

Елемент за сравнение	Челно заваряване	Резбова връзка
Надеждност на уплътнението	Изключително висока, без изтичане (ако заваръчният шев е здрав)	Ниска, разчита на уплътнител или PTFE лента; може да се разхлаби при вибрации
Граница на налягане/температура	Може да се използва за ултрависоко налягане и ултрависока температура	Ограничено до средно/ниско налягане и нормална или умерена температура
Сила на връзката	Сплавен интегрално, здравина близка до неблагородния метал	Концентрация на напрежението в основата на резбата
Трудност при инсталиране	Изисква заваръчно оборудване и квалифициран заварчик	Необходими са само ръчни инструменти; може да се сглоби бързо на място
Риск от изтичане	Почти няма теч, ако заваръчният шев е здрав	Течът може постепенно да възникне при температурни цикли или вибрации

Резюме: Кога да изберете "Челно заваряване"?·
Размер на тръбата≥ DN50
услуга:висока температура (напр. над 450°C) или високо налягане (напр. над 10MPa)
Изисква се нулев риск от течове, например токсични, запалими или експлозивни среди
Тръбата трябва да бъде радиографирана за контролируемо качество на заварката
Дълъг проектен живот, минимална или никаква поддръжка (напр. главни парни линии в електроцентрали)

С едно изречение: Челното заваряване е най-здравият, най-надежден и неподвижен метод на свързване, подходящ за тежки условия на работа с голям отвор, висока температура, високо налягане и без течове.
