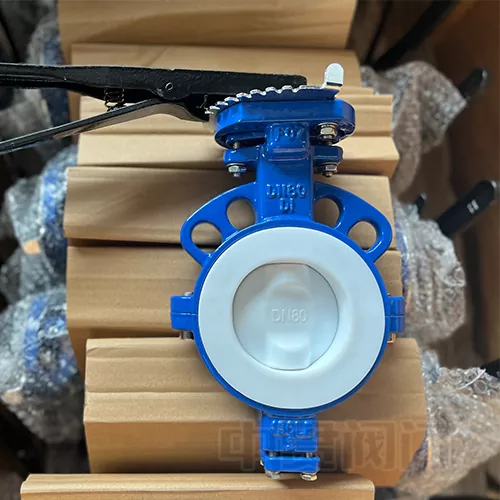

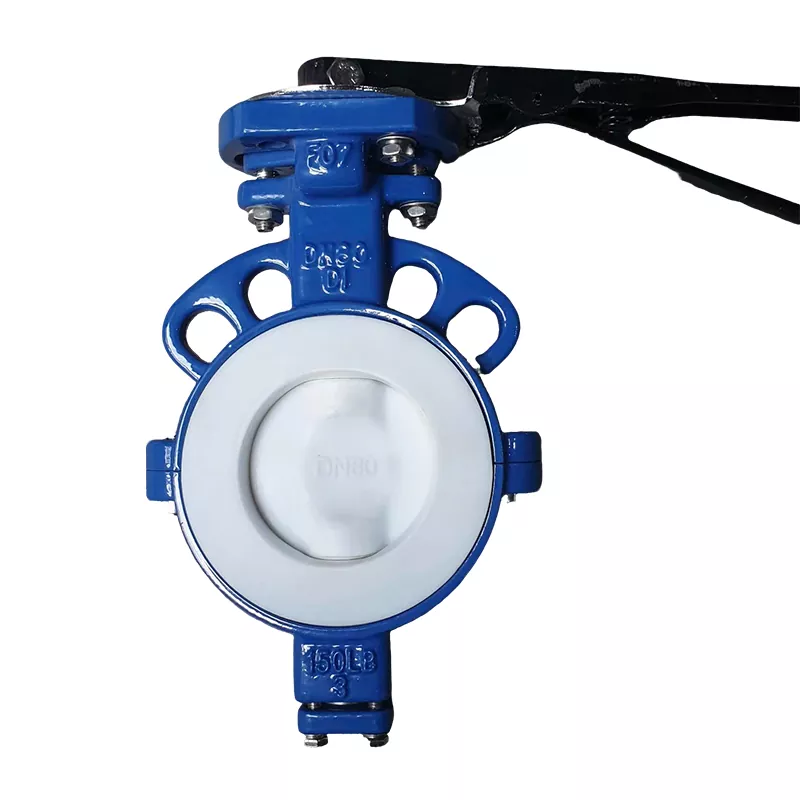

Разделено тяло, напълно облицована с PTFE дроселна клапа

Бътерфлай клапата с разделено тяло, напълно облицована с PTFE, от Zhongguan Valve е първокласно, високоефективно решение за управление на течности, проектирано специално за най-предизвикателните индустриални среди в света. Комбинирайки усъвършенствана структурна иновация с елитна наука за материалите, този флагмански клапан разполага с първокласна облицовка от политетрафлуоретилен (PTFE) с висока плътност, която осигурява непроницаем щит срещу екстремна химическа корозия, абразивно износване и термична нестабилност.

Безкомпромисна пълна защита от корозия

Корпусът на вентила отвътре и отвън, заедно със сърцевината на диска, е напълно капсулован с тежък политетрафлуоретилен (PTFE). Това създава непроницаема, нереактивна бариера срещу силни киселини, концентрирани основи, хлор и силно реактивни органични разтворители. Изключително ниският коефициент на триене на PTFE минимизира изискванията за работен момент, предотвратява натрупването на среда и намалява абразивната ерозия от суспендирани частици.

Инженерното предимство на дизайна с разделено тяло

Вентилът разполага с уникално разглобяемо горно/долно или ляво/дясно разделено тяло на вентила, здраво захванато с фланцови болтове с висока якост.

• Линейна поддръжка без разглобяване: Тази структура от разделен тип позволява на екипите за поддръжка да инспектират, обслужват или заменят вътрешни износващи се компоненти (като PTFE седло на клапан и капсулован диск), без да разглобяват напълно структурната тръбопроводна система. Просто разхлабете свързващите болтове на тялото, за да отделите тялото на клапана.

• Минимизирани престой и разходи за труд: Опростява поддръжката в тесни пространства, намалява разходите за труд и значително подобрява оперативната ефективност на системата.

• Безпроблемно преоборудване на тръбопровод: Разделената конфигурация опростява добавянето или смяната на вентили в съществуващата тръбопроводна инфраструктура по време на технически инженерни ремонти.




Технически спецификации и стандарти за материали

Параметър	Подробности за спецификацията
Марка / производител	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Диапазон на номиналния диаметър	DN40 до DN1600 (извънгабаритни потребителски модели до DN2400 налични при поискване)
Рейтинг на налягането	PN6 / PN10 / PN16 / клас 150
Дизайн на тялото	Разделено тяло от две части (разделено подравняване отгоре/долу или отляво/дясно)
Подплата и материал на седалката	Premium Virgin PTFE / PFA / високотемпературен FEP
Основен материал на тялото	Чугун (GGG40/50), въглеродна стомана (WCB), неръждаема стомана (CF8, CF8M)
Конфигурация на диска	PTFE/PFA напълно капсулован диск, SS316, Hastelloy, дуплексна стоманена сърцевина

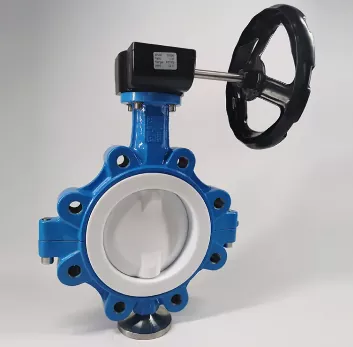

Стандартна връзка	Wafer, Lug, U-образно сечение, краища с фланци (Напълно съвместим с ASME, DIN, JIS, BS)
Съвместимост на задвижващия механизъм	Ръчен англо лост, червячна скоростна кутия, пневматичен актуатор, електрически актуатор

Целеви полета за приложение

Нашите дроселни клапи с разделено тяло, изцяло облицовани с PTFE, служат като критични за безопасността компоненти за прецизно дроселиране и абсолютна изолация в различни производствени линии с висока чистота и опасни процеси:

• Химическа и петрохимична обработка: Надеждно управление на концентрирана сярна киселина, солна киселина, сода каустик и силно летливи химически реагенти, като същевременно се гарантира абсолютна безопасност на процеса.

• Фармацевтично и биотехнологично производство: Съвместими, инертни и незамърсяващи дизайни на повърхности, които поддържат стерилни условия и безопасно издържат на агресивни химически обработки Clean-In-Place (CIP) и Sterilize-In-Place (SIP).

• Производство на храни и напитки: Неутрални по отношение на вкуса, нетоксичен PTFE облицовъчни компоненти, които предотвратяват замърсяване на партидите и отговарят на строгите санитарни стандарти.

• Промишлено пречистване на вода и обезсоляване: Силно стабилен контрол върху киселинни или алкални водни потоци, линии за дозиране на химикали и мрежи за рекултивация на солени води с висока соленост.




Персонализирани OEM/ODM услуги и съответствие на качеството

В Zhongguan Valve разбираме, че уникалните условия на работа изискват индивидуални решения. Ние предоставяме цялостни, професионални OEM и ODM услуги за персонализиране, за да изпълним целеви инженерни спецификации:

• Конфигурация на материала: Персонализирани опции за дискови ядра от специална сплав (като Hastelloy или Monel за елитна химическа обработка) или персонализирани ултра-чисти PFA облицовки за течности от клас полупроводници.

• Съвпадение на размерите и задействането: Персонализирани конфигурации на горния фланец съгласно ISO 5211 за безпроблемна, директна интеграция с вашите съществуващи автоматизирани пневматични или електрически задвижващи механизми.

• Лично етикетиране и брандиране: Лазерно гравирани табели с имена, персонализирани цветни покрития и собствена марка за отливки, пригодени за международни дистрибутори на вентили.

Строго осигуряване на качеството

Всеки един напълно облицован вентил се подлага на стриктна производствена проверка, преди да напусне завода. Това включва тест за искра с високо напрежение, за да се гарантира нулева микропорьозност или точковидни дупки в PTFE облицовъчния слой, последван от стандартно хидростатично изпитване на корпуса и налягането на седалката. Нашите производствени процеси са напълно сертифицирани по ISO 9001, Директива CE и API стандарти, което предоставя на международните мениджъри по доставки пълна надеждност на място.

Експортно опаковане, доставка и следпродажбена логистика

Стандартна защитна опаковка за износ

За да се предотвратят всякакви повреди при транспортиране, триене или замърсяване на вътрешната облицовка от PTFE, всички клапани са снабдени със защитни пластмасови капачки, опаковани са с вакуум и са здраво закотвени в тежкотоварни, сертифицирани по IPPC дървени щайги, не подлежащи на фумигация. Непосредствената близост до основните морски пристанища (Нингбо и Шанхай) гарантира бърз, предвидим транзит на кораби през всички океански, въздушни и железопътни товарни канали.

Пълна следпродажбена поддръжка

• 18-месечна гаранция: Пълна качествена подложка, покриваща всички механични и уплътнителни компоненти при нормални работни условия от датата на изпращане.

• Технически отговор 24/7: Нашият екип за професионални приложения отговаря в рамките на 24 часа, за да помогне на международни клиенти с насоки за инсталиране, изчисления на въртящия момент и автоматизирано калибриране на задвижващия механизъм.

• Наличност на резервни части през жизнения цикъл: Оригинални резервни уплътнения, PTFE седалки и стебла се съхраняват постоянно в инвентара, за да се гарантира бързо глобално изпращане и минимизиране на оперативните прекъсвания на клиента.

Изпратете запитване

Готови ли сте да надстроите защитата от корозия на вашата система?Свържете се с нашитеинженери по продажбите днес за конкурентни цени, персонализирани конфигурации на материали или заявки за технически каталог.
