DIN стандарт със силфонен уплътнен ъглов вентил

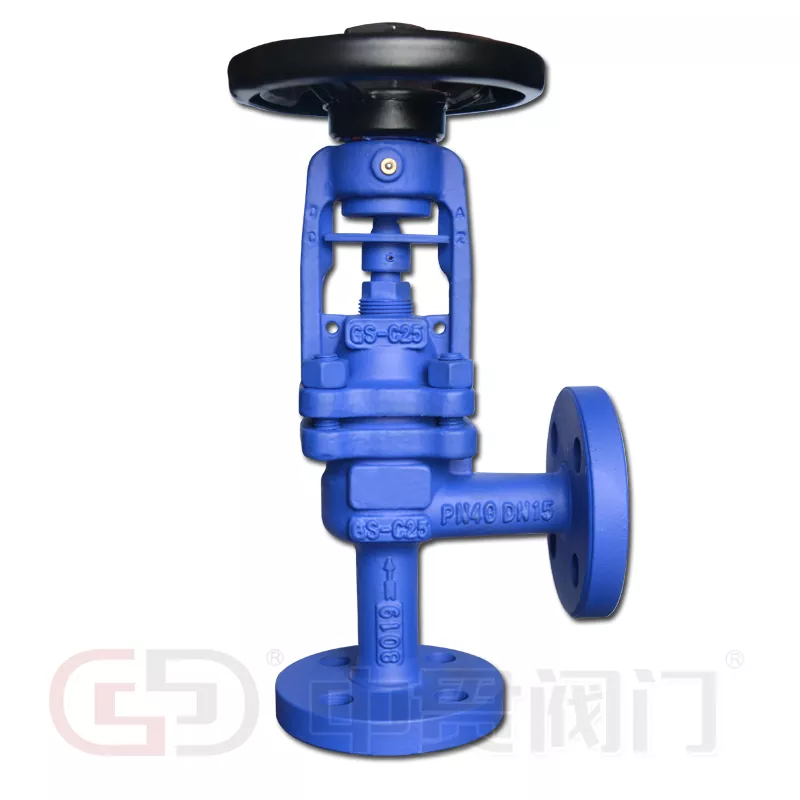

Zhongguan доставяDIN стандарт със силфонен уплътнен ъглов вентилза снабдяване на промишлени тръбопроводи, съчетаващ структура на тялото под ъгъл от 90° с метално уплътнение на стеблото със силфон за пара, термично масло, гореща вода, технологични газове и амонячни системи. Клапанът се предлага в корпусни материали, включително чугун, сферографитен чугун, лята стомана и неръждаема стомана, с опции за силфони от SS304, SS316, SS316L, SS310S и Hastelloy C. Специфицираният диапазон на размерите е DN15–DN400, с номинално налягане PN16–PN40 и посочена максимална температура от 600°C.

Проектиране на ъглов модел за промишлени тръбопроводи

Тялото с ъглов модел пренасочва потока през 90°, интегрирайки промяна на посоката в структурата на клапана. Това разположение може да елиминира отделно коляно в съвместими тръбопроводни оформления, да намали броя на връзките и да опрости монтажа в затворени пространства.

• Компактно маршрутизиране на тръбопровода:Интегрира промени в посоката на потока на мястото на вентила.
• Регулиране на потока:Дискът и седлото на вентила контролират преминаването на технологичната среда.
• Ефективност на изключване:Конструкцията на седалката поддържа изолация в индустриални флуидни системи.
• Достъп за поддръжка:Монтажът на капака и стеблото осигурява достъп до вътрешните работни компоненти.

Уплътнителна структура от метален силфон

Металният маншон заобикаля движещото се стебло и се разширява или свива по време на работа на клапана. Той създава бариера между технологичната среда и външната среда, намалявайки зависимостта от конвенционалната опаковка като основно уплътнение на стеблото.

Двойно уплътнение със силфон и опаковка

Устройството за уплътняване съчетава метален силфон с вторично PTFE или графитно уплътнение.

• Първично запечатване:Силфонът ограничава изтичането на технологична среда по стеблото на клапана.
• Вторично запечатване:Опаковката осигурява допълнителна бариера, ако маншонът загуби целостта.
• Работна стабилност:Подходящи материали за силфони и поддръжка на здрав механичен дизайн в системи, изложени на повишени температури и повтаряща се работа на клапана.

Тази конфигурация е особено подходяща за приложения с пара, термично масло и технологичен газ, където външният контрол на течовете е важен.

Материали и технически спецификации

Избор на материал за различни работни условия

• GG25 и GGG40:Варианти от чугун и сферографитен чугун за промишлени водоснабдителни и комунални системи в рамките на техните приложими работни рейтинги.
• 1.0619+N (GS-C25):Лета стомана за промишлени приложения, поддържащи налягане.
• 1.4308 (CF8) и 1.4408 (CF8M):Опции от неръждаема стомана за услуги, изискващи устойчивост на корозия.
• Силфони SS316L и SS310S:Алтернативни видове неръждаема стомана за различни химически и термични среди.
• Силфон Hastelloy C:Опция от сплав за взискателни приложения с корозивни среди.
• Стелитно наваряване:Допълнителна повърхностна обработка на седалката и диска за приложения, изискващи повишена устойчивост на износване.

Медии и индустриални приложения

Ъгловият сферичен вентил със силфонно уплътнение по DIN стандарт е подходящ за промишлени системи, изискващи промени в посоката на потока, контролирано преминаване на флуида и намалено изтичане на стеблото.

• Парни системи:Промишлено разпределение на пара и термична обработка — вижте същоDIN стандарт със силфонно уплътнение.
• Вериги на термично масло:Системи за пренос на топлина, работещи при повишени температури -DIN стандартен вентиле свързана опция с прав модел.
• Циркулация на водата:Тръбопроводи за топла и студена вода в промишлени съоръжения.
• Технологични газопроводи:Системи за обработка на газ, при които уплътнението на стеблото е ключово съображение при проектирането.
• Инсталации за амоняк:Процесни системи, изискващи подходяща съвместимост на материалите.
• Отоплителни инсталации:Индустриални топлопреносни мрежи, използващи пара или термични течности.

Конфигурацията с ъглово тяло съчетава промените в посоката на потока и работата на клапана в един възел, което го прави полезен при компактни тръбопроводи. За свързани компоненти на тръбопровода, моля, вижтеDIN стандартен възвратен клапан, наDIN стандартен шибър, иDIN стандарт Y тип цедка.

Основни спецификации за избор на вентил

Ъгловият вентил със силфонно уплътнение по DIN стандарт може да бъде оценен чрез следните работни и монтажни параметри:

1. Среден:Пара, термично масло, вода, амоняк или технологичен газ.
2. Условия на работа:Проектно налягане, нормална температура и максимална работна температура.
3. Размери на тръбопровода:DN размер, тип връзка и пространство за инсталиране.
4. Изисквания към материалите:Корпус, капак, маншон, седалка, диск и опаковъчни материали.
5. Функция на клапана:Регулиране на потока, изолация или комбинация от двете.
6. Приложим стандарт:Необходим стандарт DIN, размери на връзката и изисквания за проверка.

Производство и техническа поддръжка на Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.се фокусира върху производството и доставката на клапани повече от 19 години, с производствени бази в Тиендзин и Уенжоу. Базата в Тиендзин е създадена през 2016 г., последвана от създаването на компанията Zhejiang в Oubei, Yongjia, Wenzhou, през 2019 г.

Продуктовата му гама включвабътерфлай клапи, сферични кранове, шибърни кранове, възвратни клапани, крачни клапани, филтри и контролни вентили. Производственото оборудване включва машини за изпитване на налягане на клапани, оборудване за монтаж на легла на клапани, оборудване за монтаж на вал-втулка и оборудване за маркиране на клапани.

Техническата поддръжка обхваща избора на вентил според работната температура и вида на средата. Производствените инспекции включват изпитване под налягане и компанията предоставя едногодишна гаранция с безплатна подмяна за потвърдени проблеми, свързани с качеството, съгласно нейните условия за обслужване. Можете също да прегледате нашитесертификатиикооперативни дела.

За промишлени парни, термални маслени, водни и газови системиDIN стандартен ъглов вентил със силфонно уплътнениесъчетава тяло с ъглов модел, метално уплътнение на стеблото със силфон и множество опции за материали за приложения в промишлени тръбопроводи. Разгледайте пълнотоDIN стандартен индустриален вентилгама за свързани компоненти на тръбопровода.

ЧЗВ

Може ли вентилът да се монтира във всяка ориентация?

Монтажът трябва да следва посоката на потока, посочена върху тялото на вентила. Ъгловото тяло има определени входни и изходни отвори, така че оформлението на тръбопровода трябва да съответства на предвидения път на потока.

Какви са ранните признаци на износване или повреда на маншона?

Външен теч около областта на стеблото, нестабилно налягане надолу по веригата или забележима промяна в работния въртящ момент може да означава износване на силфона. Вторичната опаковка може да осигури временно запечатване, но силфонът трябва да се провери и смени, ако се потвърди повреда.

Може ли вентилът да бъде снабден със задвижка?

Вентилът може да бъде доставен с монтажен интерфейс за съвместими ръчни, пневматични или електрически задвижки. Изборът на задвижващия механизъм зависи от изискванията за въртящ момент, хода и работните условия на конкретния размер на клапана.

Какво трябва да се провери по време на монтажа на фланеца?

Проверете подравняването на фланеца, типа на уплътнението и последователността на затягане на болтовете. Неравномерното натоварване на болтовете може да изкриви тялото или да причини изтичане, особено при по-големи DN размери и по-високо налягане.

Предлагат ли се отделно резервни маншони и компоненти на седалката?

За съвместими модели клапани могат да бъдат доставени резервни силфони, седалка, диск и уплътнителни компоненти. Правилната част зависи от размера на клапана, номиналното налягане, материала на тялото и материала на силфона, първоначално посочени.Свържете се с насс оригиналната спецификация за заместваща оферта.
