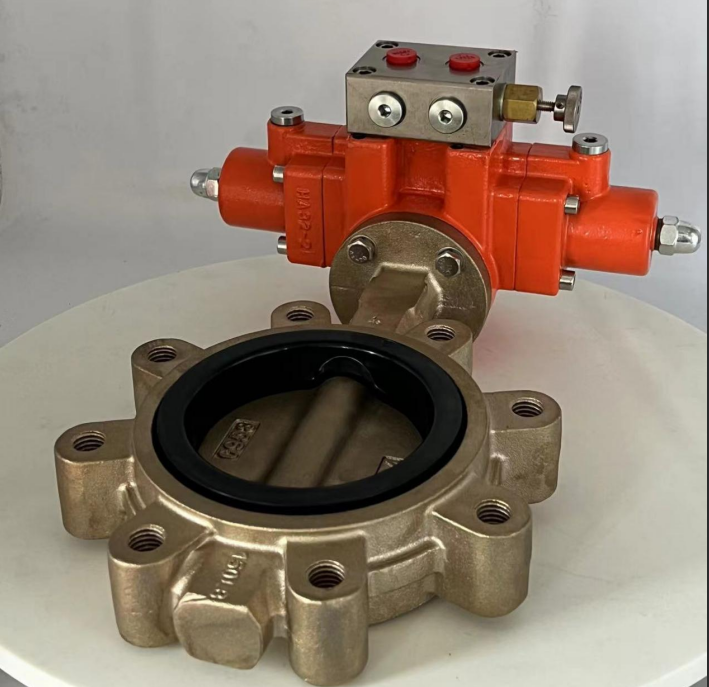

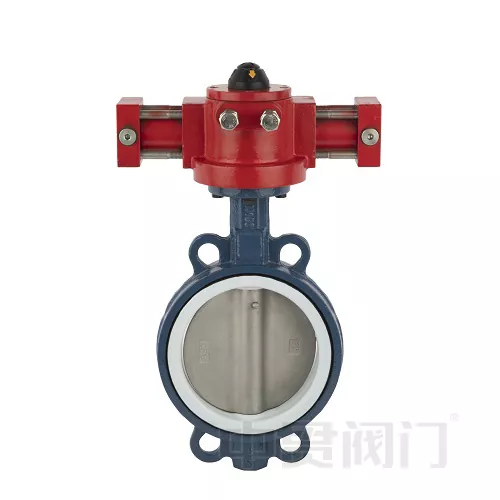

Хидравличен задействащ концентричен клапан за пеперуди

Концентричният клапан на пеперудата на хидравличния задвижващ механизъм се характеризира с диск, който се върти около централен вал, за да контролира потока, докато хидравличните задвижващи механизми използват налягане на течността за преместване на клапана. Тази комбинация позволява прецизен и мощен контрол на потока на течността в различни приложения, особено когато е желана автоматизация и са необходими по -високи въртящи моменти.

I. Принцип на работа

Системите за контрол на промишлените течности регулират потока чрез отваряне и затваряне на клапани за пеперуди. Хидравличният клапан за пеперуди използва хидравлична задвижваща система за преобразуване на налягането на течността в механична енергия, като задвижва вала на клапана, за да завърши ротационно движение 90 °. В сравнение с електрическите/ пневматични задвижващи механизми, хидравличната система осигурява по -висока мощност на въртящия момент и по -добра устойчивост на удар.

II. Основна структура и функции

Компоненти на тялото на клапана

Диск: Отваря и затваря пътя на потока чрез въртене на 90 °.

Стъблото на клапана: Компонентът на основното предаване, свързващ задвижването с диска.

Система за уплътняване: Седалката на мекия вентил на EPDM осигурява нулев изтичане.

Метод на връзка: дизайн на фланци/вафли (съвместим със стандартите ANSI/EN).

Хидравличен задвижващ механизъм

Налягането на маслото задвижва бутален цилиндър, извеждайки линейна сила → Преобразуване в въртящ се въртящ момент.

Стандартен 90 ° ход, време за реакция ≤ 3 секунди.

Незадължително еднодейно (пружинно връщане) или двойно действие (двупосочно хидравлично задвижване).

Iii. Технически предимства
