В съвременните промишлени системи ефективността, безопасността и автоматизацията вече не са задължителни - те са от съществено значение. Един компонент, който играе критична роля за постигането на тези цели, еБътерфлай клапа с пневматично задвижване. Широко използван при пречистване на вода, химическа обработка, производство на електроенергия, храни и напитки и HVAC системи, този тип клапан съчетава прост механичен дизайн с надеждна пневматична автоматизация. Неговата бърза реакция, компактна структура и ниски изисквания за поддръжка го правят предпочитан избор както за управление вкл.-изкл., така и за дроселиращи приложения.
Тази статия предоставя професионален, задълбочен преглед наБътерфлай клапа с пневматично задвижване, включително как работи, ключови предимства, технически параметри, насоки за избор и често срещани въпроси, които купувачите задават, преди да вземат решение.

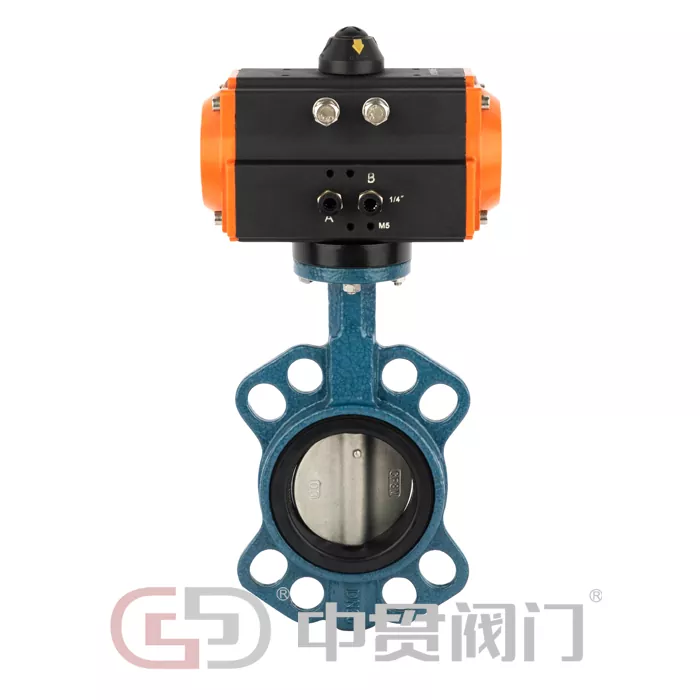

A Бътерфлай клапа с пневматично задвижванесе състои от две основни части: тяло на дроселна клапа и пневматичен задвижващ механизъм. Тялото на клапана съдържа диск, монтиран върху въртящ се вал. Когато към задвижващия механизъм се подава сгъстен въздух, той преобразува въздушното налягане в механично движение, завъртайки диска на 90 градуса, за да отвори или затвори клапана.
Отворена позиция: Дискът се изравнява с посоката на потока, позволявайки на носителя да преминава с минимално съпротивление.
Затворена позиция: Дискът се върти перпендикулярно на потока, създавайки плътно уплътнение към леглото на клапана.
В зависимост от системните изисквания задвижващият механизъм може да бъде конфигуриран катодвойно действащ(въздух за отваряне и затваряне) илиеднодействащ/възвратна пружина(въздух за отваряне, пружина за затваряне или обратно), осигурявайки безопасност при прекъсване на подаването на въздух.
Ръчните вентили изискват човешка работа, което ограничава скоростта, точността и интеграцията с автоматизираните системи. АБътерфлай клапа с пневматично задвижванепредлага няколко ясни предимства:
Бързо време за реакцияза автоматизиран контрол на процесите
Намалени разходи за труди човешка грешка
Подобрена безопасност, особено в опасни или високотемпературни среди
Лесна интеграцияс PLC, DCS и системи за дистанционно управление
За съоръжения, целящи надграждане до автоматизирани или полуавтоматизирани производствени линии, пневматичното задвижване често е най-рентабилното решение.
НашитеБътерфлай клапа с пневматично задвижванее проектиран с оглед на издръжливостта, прецизността и международните стандарти. Всеки модул е тестван, за да се гарантира надеждна работа при взискателни работни условия.
Компактна и лека структура
Монтажна подложка ISO 5211 за лесен монтаж на задвижващия механизъм
Изискване за нисък въртящ момент, намаляване на размера на задвижващия механизъм и консумацията на въздух
Отлично уплътнение със сменяеми легла на клапаните
Подходящ както за течни, така и за газови среди
По-долу е дадена таблица с опростени технически параметри, за да помогне на инженерите и купувачите бързо да разберат възможностите на продукта.
| Параметър | Спецификация |
|---|---|
| Гама от размери на клапаните | DN50 – DN600 |
| Рейтинг на налягането | Pn10 / lim16 |
| Материал на тялото | Ковък чугун, въглеродна стомана, неръждаема стомана |
| Материал на диска | Неръждаема стомана, сферографитен чугун (с покритие) |
| Материал на седалката | EPDM, NBR, PTFE |
| Тип задвижващ механизъм | Двойно действащ/еднодействащ (пролетно връщане) |
| Работно налягане | 0,4 – 0,7 MPa |
| Работна температура | -20°C до +180°C |
| Стандартна връзка | Вафла / ухо / фланец |
| Режим на управление | Включване/изключване / модулиране (с позиционер) |
Тази конфигурация позволява наБътерфлай клапа с пневматично задвижванеда се адаптира към различни индустриални среди, като същевременно поддържа стабилна и повторяема производителност.
Благодарение на тяхната гъвкавост,Пневматично задвижвани бътерфлай клаписе прилагат широко в множество индустрии:
Пречистване на води и отпадни водиза изолиране и регулиране на потока
Химически и нефтохимически заводиработа с корозивни или опасни среди
Преработка на храни и напиткикъдето се изисква хигиена и бърза работа
ОВК системиза управление на охладена и топла вода
Електрически централиза охлаждаща вода и спомагателни системи
Опростеният им дизайн също ги прави подходящи за тръбопроводи с голям диаметър, където други видове вентили може да са твърде обемисти или скъпи.
Изборът на правилнияБътерфлай клапа с пневматично задвижванеизисква оценка на няколко ключови фактора:
Тип медия: Вода, газ, масло или корозивни химикали
Диапазон на температура и налягане: Съобразете съответно материалите на седалката и тялото
Размер на вентила и тип връзка: Монтаж с пластини, уши или фланци
Изискване за контрол: Управление вкл.-изкл. или модулиращо регулиране на потока
Безопасна функция: Определете дали е необходимо пружинно връщане
Като съпоставите тези параметри с вашите системни изисквания, можете да осигурите дългосрочна надеждност и оптимална производителност.
Едно от най-големите предимства на aБътерфлай клапа с пневматично задвижванее неговата ниска нужда от поддръжка. Рутинната проверка обикновено включва:
Проверка на налягането и качеството на въздуха
Проверка на уплътненията и седалките за износване
Проверка на реакцията на задвижващия механизъм и точността на хода
Уверете се, че монтажните болтове остават здрави
С правилен монтаж и периодични проверки експлоатационният живот на вентила може да бъде значително удължен.
В: За какво се използва дроселната клапа с пневматично задвижване?
A: Пневматично задействана дроселна клапа се използва за контролиране или изолиране на потока от течности и газове в автоматизирани индустриални тръбопроводи, предлагайки бърза реакция и надеждно уплътняване.
В: Как се различава пневматично задействаната дроселна клапа от електрическата дроселна клапа?
A: Пневматично задействаната дроселна клапа използва сгъстен въздух за работа, осигурявайки по-бързо задействане и по-добра пригодност за опасни среди, докато електрическите клапи разчитат на двигатели и електрическа енергия.
В: Може ли дроселната клапа с пневматично задвижване да се справи с корозивни среди?
О: Да, чрез избор на подходящи материали за тяло, диск и седло, като неръждаема стомана и PTFE, пневматично задействаната дроселна клапа може безопасно да работи с корозивни течности.
В: Подходяща ли е пневматична дроселна клапа за регулиране на потока?
О: Да, когато е оборудван с позиционер, дроселната клапа с пневматично задействане може да извършва точно модулиращо управление в допълнение към простата операция за включване и изключване.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.е специализирана в проектирането и производството на висококачествени промишлени вентили, включителноБътерфлай клапа с пневматично задвижване. Със строг контрол на качеството, усъвършенствани производствени процеси и силен фокус върху изискванията на клиентите, ние предоставяме надеждни решения за клапани за глобалните индустрии.
За подробни спецификации, персонализирани решения или техническа поддръжка, моля, не се колебайте даконтактZhejiang Zhongguan Valve Manufacture Co., Ltd.Нашият опитен екип е готов да ви помогне да изберете правилния вентил за вашето приложение и да гарантира дългосрочен оперативен успех.
