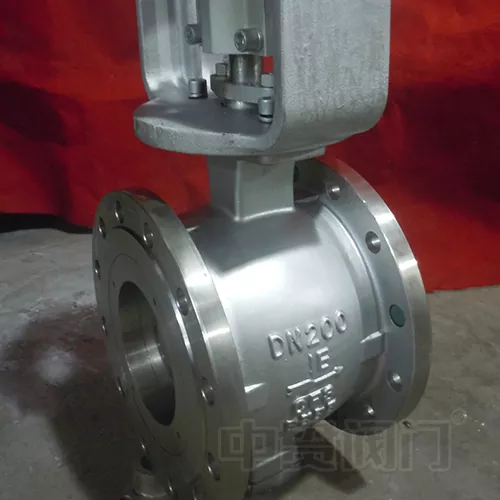

V-образен сферичен кран от неръждаема стомана

V-Port сферичният кран от неръждаема стомана Zhongguan е високоефективен промишлен вентил, специално създаден за прецизна модулация на потока и тежки условия на експлоатация. Изработен от първокласна неръждаема стомана и включващ усъвършенствана геометрия на V-образна топка, той се отличава при работа с корозивни течности, системи с висока температура и високо налягане и сложни среди, съдържащи суспендирани частици или влакнести материали.

Този клапан намира широко приложение в секторите на нефтохимическото рафиниране, производството на електроенергия, металургичната обработка, производството на храни и напитки, фармацевтичното производство, целулозата и хартията и опазването на околната среда. Той е широко признат със своята превъзходна цялост на уплътнение, изключителна устойчивост на износване и удължен експлоатационен живот, което го прави незаменим компонент в съвременните системи за контрол на процеси.

Основни характеристики на дизайна и технически предимства

1. Прецизна V-Port топка геометрия за прецизен контрол

V-образният контур, машинно изработен в повърхността на топката, позволява много прецизни характеристики на потока, предлагайки както линейни, така и криви на контрол с равен процент. Със съотношение на намаляване над 100:1, този вентил е идеално подходящ за приложения, изискващи строго регулиране на процеса, като контрол на захранването на реактора и балансиране на съотношението на потока.

2. Самопочистващо се срязващо действие предотвратява запушването

Докато топката на V-порта се върти, острия ръб на V-образния прорез генерира мощен ефект на срязване, който ефективно прорязва влакна, влакна от целулоза, суспензии и твърди частици, увлечени в потока течност. Това уникално действие за самопочистване предотвратява натрупването на носители и задръстването на клапаните, осигурявайки ясно предимство при трудни приложения, включващи хартия, утайки, отпадъчни води и други течности, натоварени с твърди частици.

3. Първокласна металургия и усъвършенствано повърхностно закаляване

• Основни материали: Корпуса и топки на клапаните се предлагат във варианти от висококачествена неръждаема стомана, включително 304, 316 и CF8M (CF3M), предлагащи отлична устойчивост на широка гама от корозивни среди.

• Подобряване на повърхността: За изключително взискателни условия, уплътнителните повърхности могат да бъдат подсилени с волфрамов карбид или керамични покрития, приложени чрез технология за термично пръскане с високоскоростно кислородно гориво (HVOF). Тази обработка постига твърдост на повърхността до HRC 65 или по-висока, драматично подобрявайки устойчивостта на ерозия, абразия и надраскване и удължавайки експлоатационния живот с няколко пъти в сравнение с алтернативите без покритие.

4. Множество решения за уплътняване за екстремни температури и налягане

В зависимост от вашите специфични изисквания за обслужване, ние предлагаме набор от конфигурации за запечатване:

• Меко уплътнение (PTFE/PPL): Идеален за приложения при температура на околната среда, ниско налягане и чисти среди, постигайки нива на течове толкова ниски, колкото Клас VI (нулеви видими течове) .

• Метално твърдо уплътнение (метал към метал): Проектиран за високотемпературни услуги до 450°C (842°F), системи с високо налягане и абразивни среди, поддържайки стабилни характеристики на течове при нива от Клас IV до VI.

• Гъвкаво графитно композитно уплътнение: Комбинира отлична устойчивост на висока температура с благоприятна еластичност, което го прави особено подходящ за системи с пара и термично масло.

5. Стандартизирано задействане и интегриране на интелигентно управление

• Съвместим с ISO 5211 монтажен фланец: Позволява директен монтаж без инструменти на електрически, пневматични или червячни задвижващи механизми, поддържащи 4-20mA аналогови сигнали и комуникационни протоколи за цифрова шина (като Profibus, Modbus и Foundation Fieldbus) за безпроблемна интеграция в автоматизирани DCS и PLC системи за управление.

• Проектирано за безопасност стебло: Разполага с устойчив на издухване дизайн на стебло, комбиниран с интегриран заключващ механизъм с ограничител, осигуряващ безопасна и надеждна работа дори при условия на удар на високо налягане.

6. Разнообразни методи за свързване и структурни конфигурации

• Типове връзки: Налични във фланцови (RF, FF), тип пластини/уши, резбови (NPT, BSP), заварени в гнездо и краища за челна заварка, съвместими с основните международни стандарти за тръбопроводи, включително ANSI, DIN, JIS и GB.

• Структурни опции: Предлагат се в стандартна конфигурация за управление на V-порт, както и дизайн за уплътнение с двойна седалка за приложения с двупосочно изключване или високочестотно циклично включване-изключване.

Типични приложни индустрии и сценарии

Ръководство за бърз избор – помагаме ви да изберете правилния вентил

За да улесните точния избор на вентил, препоръчваме да предоставите следните работни параметри на нашия технически екип:

• Характеристики на средата: Име, корозивност, съдържание на твърди вещества (вид и концентрация), вискозитет

• Работни условия: Диапазон на работно налягане, температурен диапазон, необходим коефициент на поток (Cv/Kv)

• Изисквания за контрол: Желана характеристика на потока (линейна/равнопроцентна), тип задвижващ механизъм (ръчен/електрически/пневматичен), предпочитание на управляващия сигнал

• Спецификации на връзката: Качество на фланеца, разписание на тръбите, тип крайна връзка

Нашият опитен инженерен персонал предлага допълнителни изчисления на размерите и услуги за проектиране на решения по поръчка за осигуряване на оптимална производителност на клапана за вашето конкретно приложение.

Осигуряване на качество и стандарти за производство

• Съответствие: Произведен в съответствие с международно признати стандарти, включително ISO 9001, API 6D, API 607 ​​(пожаробезопасен) и GB/T 12237.

• Строго тестване: Всеки клапан преминава 100% тест за хидростатично налягане, проверка за течове на седлото и спектрален анализ на материала, за да се гарантира доставка без дефекти.

• Проследяемост: Поддържат се пълна проследимост на материала и изчерпателна документация за инспекция за записи на качеството.

Следпродажбено обслужване и ангажимент за гаранция

1. Гаранционен срок: 12 месеца от датата на пускане в експлоатация, покриваща производствени дефекти.

2. Доживотна техническа поддръжка: Безплатен достъп до нашия инженерен екип за отстраняване на неизправности, насоки за поддръжка и препоръки за резервни части през целия експлоатационен живот на вентила.

3. Спешна реакция: Приоритетна 48-часова поддръжка на място или от разстояние при критични системни повреди.

Защо да изберете Zhongguan?

• 18+ години опит в производството на специализирани клапани

• Изнася се в над 30 страни на пет континента

• Пълна възможност за персонализиране – нестандартни размери, специални сплави и персонализирани покрития, налични при поискване

• Стриктен контрол на процеса с напълно документирана проследимост на качеството

• Конкурентни цени с директна фабрична доставка – без посреднически надценки

Zhongguan Valve – Прецизно инженерство за всяко предизвикателство на потока.

За подробни технически спецификации, CAD чертежи или персонализирана помощ при избора, моля, не се колебайте да се свържете с нашия екип по продажбите. Очакваме с нетърпение да изградим дългосрочно партньорство с вас.
